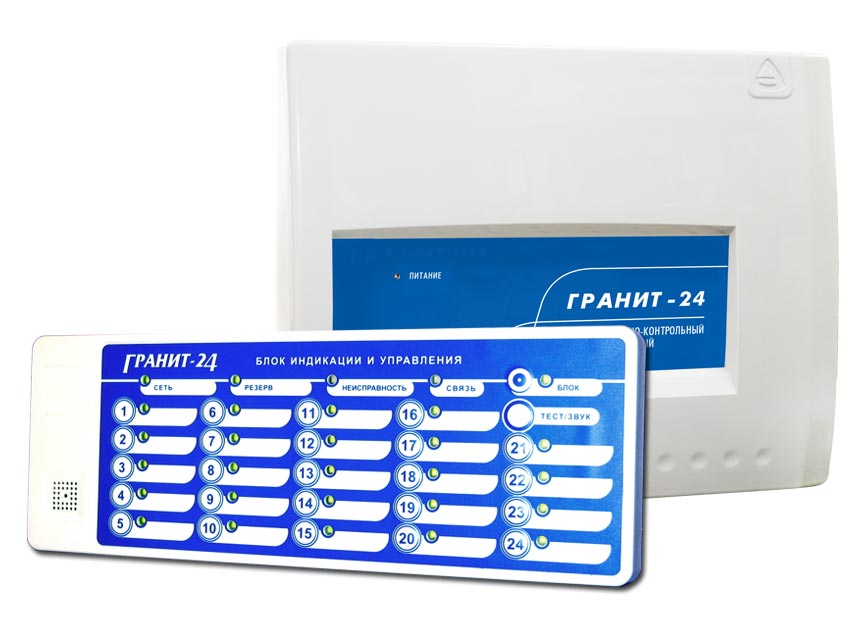

ППКУОП Гранит-24 с ВП

Прибор приемно-контрольный охранно-пожарный «Гранит-24» с ВП предназначен для автономной и централизованной охраны объектов, оборудованных электроконтактными и токопотребляющими охранными и пожарными извещателями. Прибор сообщает о происходящих на объекте событиях и обеспечивает включение устройств оповещения и передачу извещений на пульт централизованного наблюдения (ПЦН).
Прибор может выдавать 9 видов извещений: "Норма", "Тревога", "Внимание", "Пожар", "Неисправность", "Сеть", "Резерв", "Разряд", "Вскрытие".
"Норма" — передается замкнутым состоянием контактов реле ПЦН
"Тревога" — формируется при срабатывании извещателя в охранном ШС
"Внимание" — формируется при срабатывании одного извещателя в пожарном ШС
"Пожар" — формируется при срабатывании двух извещателей в пожарном ШС
"Неисправность" — формируется при коротком замыкании или обрыве пожарного ШС
"Резерв" — формируется при переходе прибора на питание от аккумулятора
"Разряд" — формируется при автоматическом отключении аккумулятора после его разряда до уровня 10,5 В
"Вскрытие" — формируется при попытке снять крышку прибора
При использовании ШС как пожарного, режим охраны включается, по истечении задержки 2 сек. Если ШС нарушен, перед включением режима охраны происходит автоматический сброс питания всех ШС и выхода "+12В" на время 3 секунды.
Прибор имеет светодиодные индикаторы состояния ШС, индикаторы "Сеть" и "Резерв" для контроля наличия заряженного аккумулятора, "НСП" для индикации состояния неисправности и "ПЦН" (в этой версии не используется).
Есть выходы типа "открытый коллектор" для подключения светового и звукового оповещателей. Световой оповещатель выключен, когда все ШС сняты с охраны, светится непрерывно после взятия хотя бы одного ШС под охрану и мигает режиме тревоги. Встроенный звуковой сигнализатор выдает непрерывный звуковой сигнал при извещениях "Неисправность" и "Тревога" (длительностью 1 мин) и прерывистые сигналы при извещениях "Внимание" (периодичность 2 с) и "Пожар" (периодичность 1 с).
Можно подключить в зависимости от исполнения до 24 шлейфов сигнализации (ШС) с функциями охранного или пожарного
Удаленное управление прибором с помощью выносного блока индикации и управления (БИУ)
Прибор контролирует состояние ШС по величине их сопротивления
Передача тревожных извещений на ПЦН по четырем каналам выполняется разрывом линий ПЦН с помощью контактов реле
Возможность постановки на охрану и снятия с охраны любого ШС по отдельности нажатием кнопки этого ШС. Постановка/снятие на охрану ШС подтверждается коротким звуковым сигналом
Раздельная или групповая постановка на охрану (снятие с охраны) всех ШС электронными ключами Touch Memory
Реализован режим охраны с "закрытой дверью"
Для быстрой диагностики индикации есть кнопка "Тест", при нажатии которой проверяется работоспособность светодиодных индикаторов состояния ШС и внутреннего звукового преобразователя
Прибор имеет встроенный источник резервного питания. Для продления срока службы аккумулятора есть электронная защита от глубокого разряда аккумулятора
Для защиты от несанкционированного управления прибором предусмотрена блокировка органов управления паролем (комбинация из четырех кнопок)
Обеспечивается работа с токопотребляющими извещателями с напряжением питания 10-25 В
Есть два выхода 12 В (отключаемый и неотключаемый) для питания извещателей, защищённые от короткого замыкания
Добавлена возможность подключения к прибору пожарной системы речевого оповещения "Рокот", светозвукового оповещателя "Призма-200И"
Реализована возможность программирования каждого ШС отдельно. Программирование осуществляется с помощью программы KeyProg, запрограммированные параметры переносятся в прибор с помощью USB-программатора или электронного ключа переноса данных Touch Memory
Прибор оснащен эргономичной пленочной клавиатурой
Тампер подключается в виде отдельного канала, не занимая ШС

Блок индикации и управления:
- предназначен для управления прибором и индикации его состояния. На панели блока расположены символьно-цифровые кнопки управления и светодиодные индикаторы состояния.
- удаленное управление прибором с помощью БИУ возможно на расстоянии до 200 м.
- БИУ подключается к прибору по 3-х проводной линии.

Характеристики:
Информационная ёмкость (количество шлейфов) - 24
Информативность (количество видов извещений) - 9
Напряжение на входе ШС при номинальном сопротивлении шлейфа - 17 ± 2 В
Суммарная токовая нагрузка в шлейфе (дежурный режим), не более - 1,5 мА
Ток потребления по выходу 12 В для питания извещателей, не более - 250 мА
Регистрируются нарушения шлейфа длительностью более - 350 мс
Не регистрируются нарушения шлейфа длительностью менее - 250 мс
Диапазон рабочих температур: -30...+50 С
Мощность, потребляемая от сети, не более - 20 ВА
Ток потребления от аккумулятора в дежурном режиме, не более - 270 мА
Масса без аккумулятора, не более - 2,5 кг
Габаритные размеры: 285х210х80 мм
Срок службы, не менее - 10 лет
