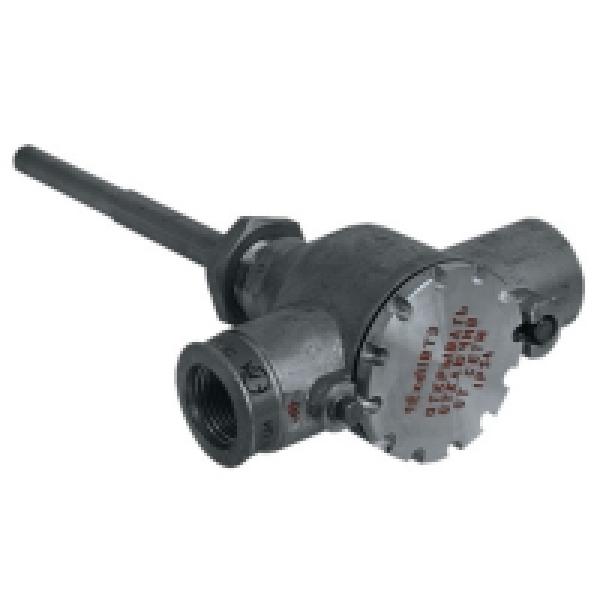

Извещатель ИП 103-1В (70С), взрывобезопасный, "1ExdIIBT3", IP 54, корп.-алюминий, трубная разводка

Извещатели пожарные тепловые модели ИП-103-1В используется в составе систем пожарной сигнализации и предназначены для использования в химической, нефте-газовой и других отраслях промышленности для подачи извещения о пожаре при повышении температуры контролируемой среды выше допустимой.
Извещатели ИП-103-1В предназначены для эксплуатации на кораблях, морских судах с неограниченным районом плавания и речных судах и удовлетворяют требованиям «Правил классификации и постройки морских судов» Российского Морского Регистра судоходства и «Правил классификации и постройки судов внутреннего плавания» Российского Речного Регистра.
Извещатели ИП-103-1В рассчитаны для работы в условиях вибрации, наклонов, ударных нагрузок, в условиях относительной влажности до 100 % при температуре до 500С.
Извещатели ИП-103-1В выпускаются под техническим надзором Российского Морского Регистра Судоходства или Российского Речного Регистра. В условном обозначении термопреобразователей проставляется дополнительный буквенный шифр МР и РР соответственно.
Адресные пожарные извещатели (АПИ) ИП 103-1В/П-02 с программируемой температурой срабатывания в диапазоне от +80 до +120 С имеют взрывобезопасный уровень взрывозащиты, вид взрывозащиты "Искробезопасная электрическая цепь", маркировку взрывозащиты IExibIIAT5, могут применяться во взрывоопасных зонах 1 и 2 класса по ГОСТ Р 51330.9-99 и ГОСТ Р 51330.13-99, а также во взрывоопасных зонах всех классов согласно «Правил устройства электроустановок» (ПУЭ), гл. 7.3 и другим нормативно-техническим документам, определяющим применяемость электрооборудования во взрывоопасных средах и предназначены для работы в составе адресной системы пожарной сигнализации АСПС-32-23-0300 (далее АСПС).
Остальные извещатели, кроме исполнений с применением программируемого датчика, имеют взрывобезопасный уровень взрывозащиты, вид взрывозащиты «Взрывонепроницаемая оболочка», маркировку взрывозащиты IExdIIBT3 и могут применяться во взрывоопасных зонах 1 и 2 класса по ГОСТ Р 51330.9-99 и ГОСТ Р 51330.13-99, а также во взрывоопасных зонах всех классов согласно «Правил устройства электроустановок» (ПУЭ), гл. 7.3 и другим нормативно-техническим документам, определяющим применяемость электрооборудования во взрывоопасных средах.
Извещатель состоит из головки и защитного чехла, в котором вмонтированы чувствительные элементы. В качестве чувствительных элементов используются термореле (программируемый датчик для извещателя ИП 103-1В/П-02).
Термореле состоит из теплоизоляционного корпуса, тепловоспринимающей пла-стины, термоэлемента из биметаллической ленты и контактной группы. При температуре контролируемой среды, близкой к точке настройки термореле, под действием пластин термоэлемента происходит размыкание контактов термореле, тем самым разрывается шлейф сигнализации.

Технические данные:
Извещатели реализуют функции максимальных тепловых извещателей классов А3, С (70 и 90 С) и Е, F (120 и 140 С) по НПБ 85-2000.
Температурный диапазон, град.С, срабатывания извещателей должен соответство-вать НПБ 85-2000:
- для класса А3 64 – 76;
- для класса С 84 – 100;
- для класса Е 114 – 130;
- для класса F 129 – 145.
Инерционность срабатывания (показатель тепловой инерции) должна соответ-ствовать приложению А и проверяется при сертификационных испытаниях и, при необхо-димости, при инспекционном контроле после аварийного срабатывания.
Переходное электрическое сопротивление при замкнутых контактах, Ом, не более 1,5.
Напряжение коммутируемой электрической цепи постоянного и переменного тока промышленной частоты, В: 6–36.
Величина коммутируемого электрического тока, А: 0,05 – 0,2.
По способу контакта с контролируемой средой извещатель – погружаемый (70 и 90 С) и точечный (120 и 140 С).
По условиям эксплуатации извещатель - стационарный.
Чувствительный элемент – температурное реле с нормально замкнутыми контактами для извещателей ИП 103-1В или программируемый цифровой термодатчик для извещателей ИП 103-1В/П-02.
Количество чувствительных элементов, шт.:
- извещатели ИП 103-1В (70 и 90 0С) - 2 шт.;
- извещатели ИП 103-1В (120 и 140 0С) - 1 шт.;
- извещатели ИП 103-1В/П-02 - 1 шт.
Защищенность от воздействия пыли и воды со стороны выводов по ГОСТ 14254-96 IP54.
Максимальная температура контролируемой среды, град.С:
- для извещателей ИП 103-1В 200;
- для извещателей ИП 103-1В/П-02 135.
Извещатели должны быть устойчивыми и прочными при следующих рабочих факторах окружающей среды:
а) повышенной температуре +70 С;
б) пониженной температуре минус 60 С;
в) относительной влажности до 100 % при температуре +50 С.
Извещатели должны быть стойкими к воздействию соляного (морского) тумана.
Габаритные размеры, мм, не более: 70х250х280.
Масса, кг, не более: 2,6.
Средний срок службы до списания, лет, не менее: 8
