ШПС Шкаф Пожарной Сигнализации

Шкаф пожарной сигнализации предназначен для создания комплексов технических средств охранно-пожарной сигнализации, контроля доступа и управления пожарной автоматикой на основе приборов ИСО «Орион», монтируемых внутрь шкафа.

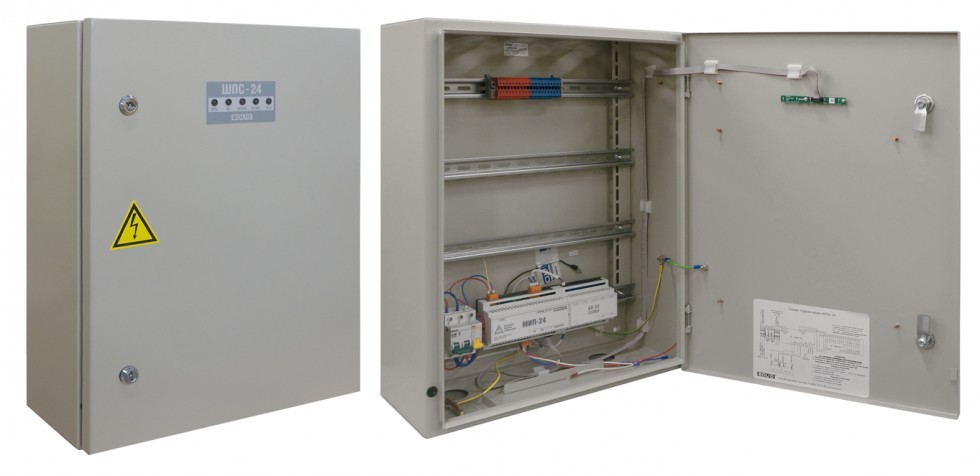

ШПС представляет собой металлический шкаф с крышкой, в который могут устанавливаться до пяти приборов ИСО «Орион»: «С2000-КДЛ», «С2000-4», «С2000-КПБ», «С2000-СП1», «С2000-ПИ» и проч., выполненные в корпусах для монтажа на DIN-рейку.
В состав шкафа изначально входит резервированный источник питания номинальным напряжением 12 В и током до 3 А, выполненный на основе источника «РИП-12 RS».
Цепи высокого напряжения ~220 В защищены автоматическим выключателем.
Конструкция шкафа предусматривает установку одной или двух аккумуляторных батарей 12 В ёмкостью по 17 А·ч (не входят в комплект поставки).
Внутри шкафа установлен блок коммутации, который позволяет организовать:
6 независимых каналов питания для каждого прибора, с защитой от перегрузки по току;
схему подключения интерфейса RS-485 для каждого прибора и вывод гальванически-изолированного интерфейса от «С2000-ПИ» к сетевому контроллеру;
подключение к контактам оптореле «К1-К2» платы «РИП-12 RS».
В случае, если на исполнительные устройства должны подаваться управляющие сигналы напряжением 220 В, в шкафу имеется распределительная коробка, на которую подается сетевое напряжение, защищенное входными автоматами.
При необходимости, для коммутации сетевого напряжения или «размножения» выходных сигналов, в шкаф могут быть установлены коммутационные устройства «УК-ВК».
Для защиты слаботочных цепей (шлейфы сигнализации, контролируемые цепи, интерфейс RS-485), в шкаф могут быть установлены блоки защиты линии «БЗЛ».
Для крепления корпусов «УК-ВК» или «БЗЛ» на DIN-рейке используются специальные монтажные платформы, поставляемые по отдельному заказу.

Характеристики:
Питание шкафа: от однофазной сети переменного тока номинальным
напряжением 220 В, частотой 50 Гц.
Номинальное выходное напряжение:
- при питании от сети 13,6±0,6 В
- при питании от батареи 9,5…13,5 В
Номинальный общий ток нагрузки: 3 А
Количество выходов напряжением «12 В» для подключения приборов: 6
Потребляемая мощность шкафа: не более 110 ВА
Максимальный ток по одному выходу «12 В» блока коммутации: 125 мА
Габаритные размеры, не более: 600?400?240 мм
Масса шкафа: 40 кг
Конструкция шкафа обеспечивает степень защиты оболочки: IР40
Время технической готовности к работе встроенного источника питания шкафа, после включения его питания: не превышает 15 с
