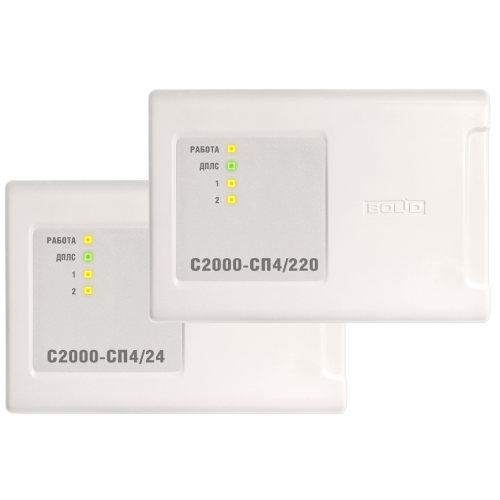

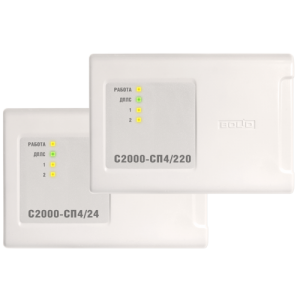

Блок сигнально-пусковой адресный предназначен для работы в составе комплексов технических средств пожарной автоматики, работающих в составе ИСО "Орион".
Назначение блока – управление и контроль одного исполнительного устройства: воздушного клапана с электрическим приводом, входящего в состав систем пожаротушения.
Особенности:
- С2000-СП4/24 для рабочего напряжения от 12 до 24 Вольт (переменного или постоянного тока)
- Управление двумя реле через контроллер «С2000-КДЛ» от пульта «С2000»/«С2000М» или АРМ «Орион»/«Орион Про»
- Программируемая логика управления реле.
- Контроль исправности цепей подключения исполнительных устройств (отдельно на ОБРЫВ и КОРОТКОЕ ЗАМЫКАНИЕ)
- Гальваническая развязка управляемых выходов от ДПЛС
- Получение сигналов от 2-х концевых выключателей состояния привода
- Возможно подключение внешней кнопки функционального теста
- Контроль вскрытия корпуса
- Световая индикация состояния прибора и выходов
- До 25 блоков к «С2000-КДЛ»
Характеристики:
Напряжение источника питания:
- приемо-передающейчасти: по ДПЛС от 8 В до 12 В
- исполнительной части: внешний источник постоянного или переменного напряжения от 10,2 до 28,4 В
Напряжение изоляции ДПЛС и исполнительной части: до 500 В
Потребляемый ток:
- приемо-передающей части: не более 1,5 мА
- исполнительной части: не более 200 мА (ток выходов не учитывается)
Количество выходов: 2
Максимальный коммутируемый ток одного выхода: 3 А
Коммутируемое напряжение: до 28 В
Ток контроля цепи: не более 0,5 мА
Количество контролируемых концевых выключателей: 2
Время технической готовности: не более 15 с
Рабочий диапазон температур: -30С…+55С
Относительная влажность: до 93 % при +40C
Габаритные размеры: 156х107х39 мм
Масса: не более 0,2 кг
Степень защиты оболочки:
- IP20
- IP 30 при установке на стену
