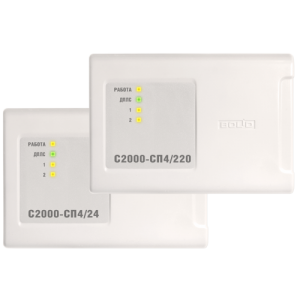

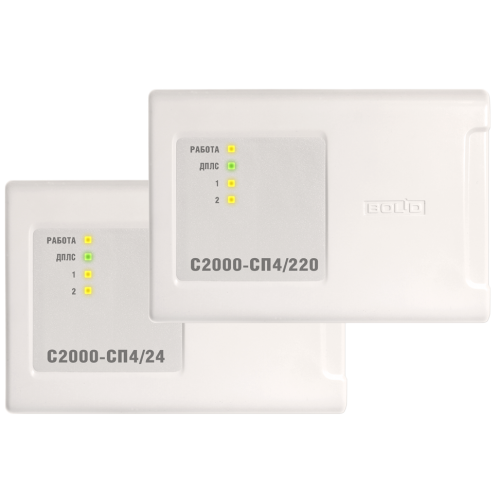

Блок сигнально-пусковой адресный предназначен для управления и контроля клапанов противодымной вентиляции, огнезадерживающих клапанов общеобменной вентиляции, дренчерных клапанов, и иных исполнительных устройств.
Применяется как часть составного прибора управления в системах пожарно-охранной сигнализации, поддерживающих двухпроводную линию связи, совместно с контролером “С2000-КДЛ” (версии 2.01 и выше) или “С2000-КДЛ-2И” (версии 1.00 и выше) и пультом контроля и управления «С2000М» в составе ИСО "Орион".
Управление двумя реле через контроллер "С2000-КДЛ" или "С2000-КДЛ-2И" от пульта "С2000"/"С2000М" или АРМ "Орион Про"
Программируемая логика управления реле.
Контроль исправности цепей подключения исполнительных устройств (отдельно на ОБРЫВ и КОРОТКОЕ ЗАМЫКАНИЕ)
Гальваническая развязка управляемых выходов от ДПЛС
Получение сигналов от 2-х концевых выключателей состояния привода
Возможно подключение внешней кнопки функционального теста
Контроль вскрытия корпуса
Световая индикация состояния прибора и выходов
До 25 блоков к "С2000-КДЛ" или "С2000-КДЛ-2И"
Характеристики:
Количество выходов: 2 релейных выхода с контролем целостности линии подключения нагрузки
Максимальный коммутируемый ток одного реле: 3 A
Коммутируемое напряжение (от источника питания блока) зависит от исполнения: 220В
Максимальный ток контроля исправности цепей: 1,5 мА
Максимальная коммутируемая мощность каждого реле: 220 ВА
Количество контролируемых зон: 3 для подключения концевых выключателей состояния привода и кнопки функционального теста
Потребляемый ток от линии ДПЛС: не более 1,5 мА
Гальваническая развязка ДПЛС и источника питания силовой части: до 500 В
Датчик вскрытия корпуса: микропереключатель
Время технической готовности: не более 15 с
Рабочий диапазон температур: -30…+55C
Относительная влажность: до 93% при +40C
Степень защиты корпуса: IР20
Габаритные размеры: 156х107х39 мм
Масса: не более 0,2 кг
Средний срок службы: 10 лет
Программирование: программа UProg.exe
Тип монтажа: настенный навесной или на DIN-рейку
