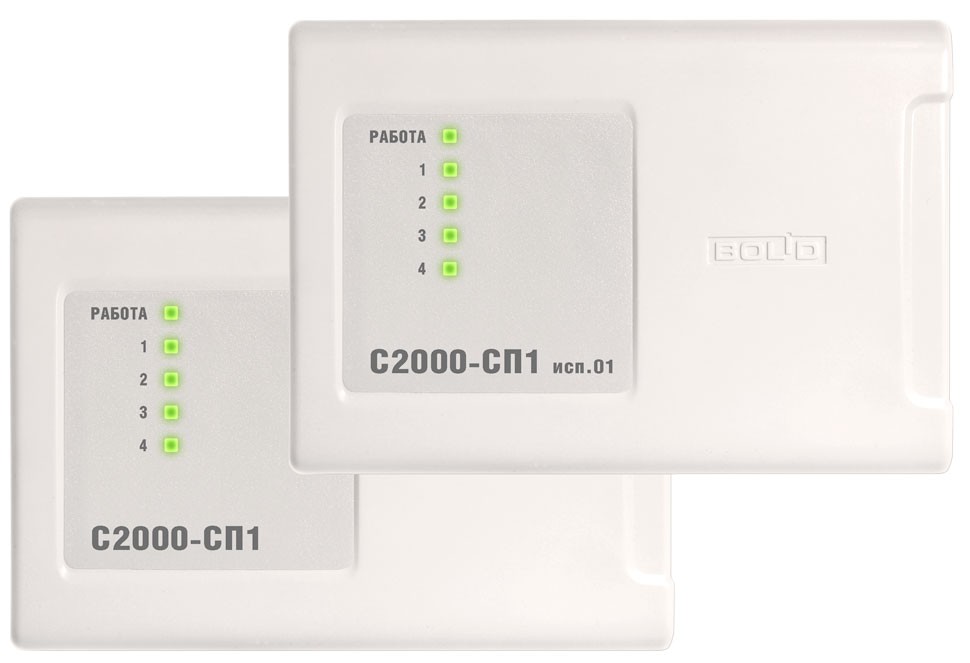

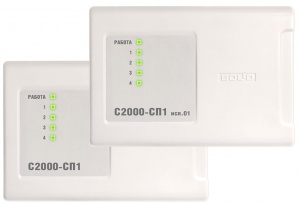

Релейный блок с управлением по интерфейсу RS-485 (релейный расширитель).
Предназначен для работы в составе ИСО «Орион» и может выполнять функции управления исполнительными устройствами (лампами, сиренами, электромагнитными замками и т.д.), выдавать тревожные извещения на пульт централизованного наблюдения (ПЦН) путём размыкания контактов реле, а также осуществлять взаимодействие с другими приборами и системами на релейном уровне.
В системах пожарной сигнализации блок предназначен для формирования стартового импульса на прибор пожарный управления.
Независимое управление каждым из четырех реле по интерфейсу RS-485
Программируемая логика управления реле позволяет:
управлять различными исполнительными устройствами (световые и звуковые оповещатели, электромагнитные замки и др.)
использовать реле для передачи извещений на пульт централизованного наблюдения
организовывать взаимодействие с системой видеонаблюдения
осуществлять автоматическое переключение линий интерфейса RS-485 на резервный пульт «С2000»/«С2000М» или компьютер при аварии основного компьютера
Контроль напряжения питания на каждом из двух вводов и наличия связи по интерфейсу RS-485
Световые индикаторы состояния каждого реле
Передача сообщений по интерфейсу RS-485 на пульт «С2000»/«С2000М» или АРМ «Орион»/АРМ «Орион Про» (в том числе сообщений «Включение/ выключение реле»)
Характеристики:
Количество выходов: 4 релейных выхода с переключаемыми контактами
Максимальный коммутируемый ток одного выхода: 2 А
Максимальное коммутируемое напряжение: 100 В
Максимальная коммутируемая мощность каждого реле: 30 ВА
Световая индикация на лицевой панели: 5 светодиодных индикаторов
Датчик вскрытия корпуса: микропереключатель
Коммуникационный порт (для работы в ИСО «Орион»): RS-485, протокол Орион
Питание прибора: от внешнего источника постоянного тока (Имеется дополнительный ввод для подключения резервного источника питания)
Напряжение питания: от 10,2 В до 28,4 В постоянного тока
Ток потребления (без учёта потребления исполнительных устройств), не более
при напряжении питания 12 В - 140 мА
при напряжении питания 24 В - 70 мА
Ток потребления в дежурном режиме (все выходы выключены), не более
при напряжении питания 12 В - 20 мА
при напряжении питания 24 В - 15 мА
Готовность к работе после включения питания: не более 5 с
Рабочий диапазон температур: от -30 до +55 C
Относительная влажность: до 98% при +25 C
Степень защиты корпуса: IР30
Габаритные размеры: 156x107x39 мм
Масса прибора: не более 0,3 кг
Средний срок службы 10 лет
Программирование прибора: Программа UProg.exe
Подключение к ПК: Через интерфейс RS-485 с помощью преобразователя интерфейсов
Тип монтажа: Настенный навесной или на DIN-рейку
