Резервированный источник питания предназначен для питания технических средств пожарной автоматики и других слаботочных систем.
Обеспечивают длительное время резервирования при подключении дополнительных аккумуляторных батарей установленных в Бокс ("Бокс-12/34М4-Р", "Бокс-24/17М4-Р") с индивидуальным контролем состояния батарей.
Осуществляют контроль входного и выходного напряжения, напряжения на аккумуляторных батареях и передачу информации с помощью релейных выходов.
Передача команд по интерфейсу на тестирование аккумуляторных батарей (АБ), установленных в «Бокс», и прием сообщений об их наличии и индивидуальном состоянии
Защита с автоматическим восстановлением работоспособности:
- от превышения выходного напряжения
- от перегрузок по выходу
- от «переполюсовки» АБ
- от замыкания клемм подключения АБ
Контроль:
- сетевого напряжения
- величины выходного напряжения
- величины напряжения АБ и их состояния
- связи с Боксом по интерфейсу
Передача информации о неисправности или отклонении напряжений от нормы с помощью реле
Световая индикация и звуковая сигнализация:
- наличие сетевого напряжения в сети
- короткое замыкание или перегрузка по выходу
- заряд АБ
- отключение АБ при ее разряде
- отключение выхода РИП
- потери связи с Боксом
Возможность конфигурирования работы Бокса и отключения звука с помощью кнопки на плате
Возможность контроля вскрытия корпуса
Характеристики:
Напряжение в сети: 150 - 250 В
Выходное напряжение:
- при питании от сети 13,6±0,6 В
- при питании от АБ 10...13,6 В
Номинальный выходной ток: 8 А
Максимальный выходной ток (2 мин): 10 А
Максимальная мощность потребляемая от сети: В*А 225
Собственный ток потребляемый от АБ, не более: 90 мА
Защита от превышения выходного напряжения: есть (дополнительная тиристорная защита для подавления внешних выбросов большой энергии и перенапряжений на выходной шире питания)
Звуковой сигнализатор: есть
Возможность отключения звука: есть

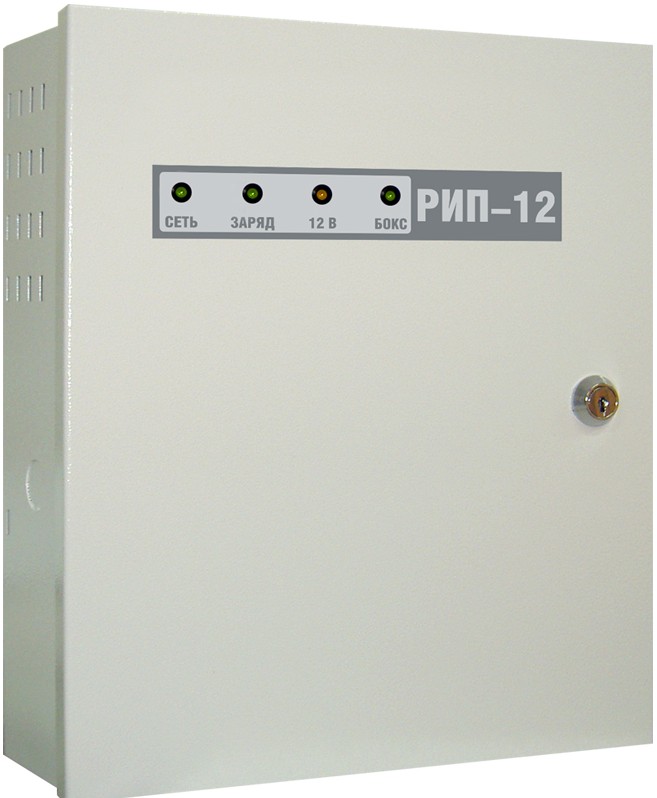

Количество индикаторов: 4 («СЕТЬ», «ЗАРЯД», «12В», «БОКС»)
Датчик вскрытия корпуса: есть
Количество релейных выходов 3 (оптореле)
Максимальное напряжение и ток коммутации : 80 В, 50 мА
Время технической готовности: не более 6 с, при совместной работе с Боксом не более 3 мин.
Диапазон рабочих температур: -10С ...+40C
Относительная влажность: до 90% при +25C
Корпус : Металл IP30
Габариты: 255х310х85 мм
Масса без АБ, не более: 2,5 кг
Подключение РИП (сечение проводов кв.мм)
- к сети 0,75…2,5
- к нагрузке 0,5…2,5
- к реле 0,2…2,5
- к датчику вскрытия 0,5…2,5
