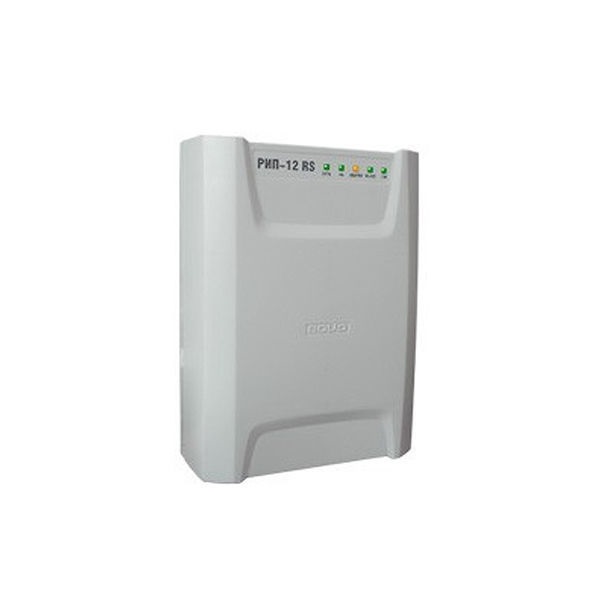

Компактный корпус из пластика, не поддерживающего горение.
В ИСО "Орион" "РИП-12-3-/17П1-Р-RS (РИП-12 исп.51)" взаимодействует с пультом "С2000M" или АРМ "Орион Про", передает данные и получает команды управления по интерфейсу RS-485.
Особенности:
Передача событий на пульт "С2000М" или АРМ "Орион Про":
? "Авария сети" (сетевое напряжение питания ниже 150 В или выше 250 В);
? "Перегрузка источника питания" (выходной ток РИП более 3,5 А);
? "Неисправность ЗУ" (ЗУ не обеспечивает напряжение и ток для заряда батареи (АБ) в заданных пределах);
? "Неисправность источника питания" (при выходном напряжении ниже 10 В или выше 14,5 В);
? "Неисправность батареи" (напряжение (АБ) ниже нормы, либо её внутреннее сопротивление выше предельно допустимого);
? "Тревога взлома" (корпус РИП открыт);
? "Отключение выходного напряжения".
Измерение и передача данных по запросу от "С2000М" или АРМ "Орион Про":
? напряжения в сети;
? напряжения на АБ;
? напряжения на выходе;
? тока нагрузки.
Расширенный диапазон входного напряжения сети.
Защита с автоматическим восстановлением работоспособности от:
? превышения выходного напряжения;
? перегрузок по выходу;
? "переполюсовки" АБ;
? замыкания клемм подключения АБ.
Интеллектуальный контроль аккумуляторной батареи и управление ее зарядом:
? автоматическая проверка состояния АБ тестовой нагрузкой;
? измерение емкости АБ;
? расчет времени работы в резервном режиме с учетом реального тока нагрузки;
? программируемый таймер-счетчик времени наработки АБ;
? отключение АБ при ее разряде и превышении допустимого напряжения;
? автоматическая регулировка напряжения заряда АБ в зависимости от температуры внутри корпуса;
? контроль тока и напряжения зарядного устройства (ЗУ).
Световая индикация и звуковая сигнализация:
? наличие сетевого напряжения в сети;
? выход сетевого напряжения за пределы нормы (менее 150 В или более 250 В);
? наличие или нарушение связи по интерфейсу RS-485;
? короткое замыкание или перегрузка по выходу;
? заряд АБ;
? необходимость замены АБ или проведения технического обслуживания;
? отключение АБ при её разряде;
? неисправность ЗУ;
? отключение выхода РИП в аварийных ситуациях.
Характеристики:
Напряжение сети: 150...250 В
Выходное напряжение:
- при питании от сети: 13,6±0,6 В
- при питании от АБ: 10...13,6 В
Номинальный выходной ток: 3 А
Максимальный выходной ток (10 мин.) : 4 А
Максимальная мощность, потребляемая от сети: 110 ВА
Собственный ток потребления от АБ: не более 40 мА
Емкость АБ: 17 Ач
Световая индикация: 5 светодиодных индикатора для отображения режимов работы и неисправностей
Встроенный звуковой сигнализатор: есть
Датчик вскрытия корпуса: есть
Интерфейс: RS-485, протокол Орион
Буфер событий: 20 событий
Релейный выход (Неисправность») : 1 шт., оптореле
Максимальные напряжение и ток коммутации реле: 80 В, 50 мА
Время технической готовности: не более 6 с
Рабочий диапазон температур: -10С…+40C
Относительная влажность: до 90% при +25C
Степень защиты корпуса: IР30
Габаритные размеры: 230х320х110 мм
Вес РИП: не более 0,5 кг (с батареей не более 3,5 кг)
Средний срок службы: 10 лет
Программирование РИП: Программа UProg.exe
Подключение к ПК при :программировании: Через интерфейс RS-485 с помощью преобразователя интерфейсов
Тип подключения к РИП:
Клеммные колодки под винт:
Подключение к сети: провод 0,75…2,5 кв.мм
Подключение нагрузки: провод 0,5…2,5 кв.мм
Подключение RS-485, реле К1: провод 0,2…2,5 кв.мм
Тип монтажа: настенный, навесной
