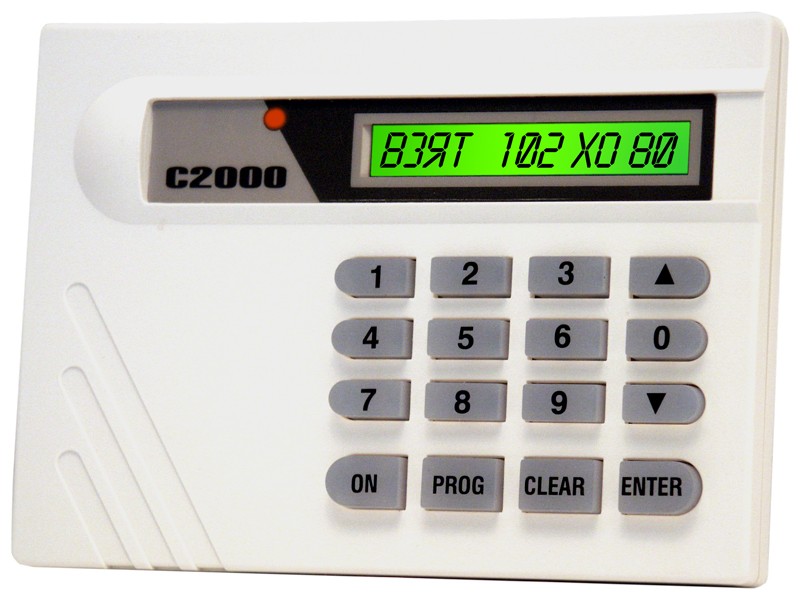

Взаимодействие между пультом "С2000" и приборами ИСО «Орион» по интерфейсу RS-485 происходит с передачей информации в протоколе «Орион».
Обеспечивает отображение системных сообщений на символьном жидкокристаллическом экране и их сохранение в энергонезависимом буфере (архиве) с возможностью просмотра. Управляет отображением состояний разделов на блоках индикации «С2000-БИ» и «С2000-БКИ». Для лучшего восприятия сообщений возможно задание текстовых описаний разделов и пользователей.
Позволяет управлять разделами (ставить на охрану, снимать с охраны), используя PIN-код, на самом пульте или клавиатурах «С2000-К» и «С2000-КС», ключами Touch Memory или картами Proximity с любого прибора, имеющего вход для подключения считывателя, с блоков «С2000-БКИ», SMS сообщениями через «УО-4С».
Обеспечивает разграничение прав доступа пользователей к функциям управления.
Имеет функцию автоматического управления выходами приемно-контрольных приборов, пусковых и релейных блоков по 35 различным программам.
Имеет возможность подключения принтера с последовательным интерфейсом RS-232 для документирования событий или ПК с программным обеспечением АРМ «С2000» для отображения событий, состояний разделов и шлейфов сигнализации.
Обеспечивает передачу извещений приборами «УО-4С», «С2000-ПП» и, ограниченно, приборами «С2000-ИТ» и «УО Орион».
Конфигурирование пульта в программе «Pprog.exe» или в программном модуле Администратор базы данных АРМ «Орион Про».
Характеристики:
Количество приборов и устройств ИСО «Орион», подключаемых к линии RS-485, не более: 127
Интерфейс RS-485: 1
Длина линии связи RS-485, м, не более: 3000
Интерфейс RS-232: 1
Количество устройств, подключаемых к выходу RS-232: 1 (компьютер с АРМ или принтер)
Длина линии связи RS-232, м, не более: 20
Количество шлейфов сигнализации и адресных извещателей, группируемых в разделы, не более: 512
Количество управляемых в автоматическом режиме релейных выходов, не более: 255
Количество разделов, не более: 255
Количество пользовательских паролей, не более: 511
Объем журнала событий: 1023
Жидкокристаллический индикатор: 1 строка х 16 символов, с подсветкой
Питание: от резервированного источника постоянного тока
Напряжение питания, В: от 10,2 до 28,4
Средний ток потребления в дежурном режиме, мА :
при напряжении питания 12 В - 45
при напряжении питания 24 В - 25
Максимальный ток потребления в тревожном режиме, мА:
при напряжении питания 12 В - 60
при напряжении питания 24 В - 35
Рабочий диапазон температур, °C: от +1 до +40
Степень защиты оболочкой: IP20
Масса, кг, не более: 0,3
Габаритные размеры, мм: 146х105х35
Тип подключения к прибору: клеммная колодка под винт, провод от 0,2 до 1,5 кв.мм
Способ монтажа: настенный навесной
