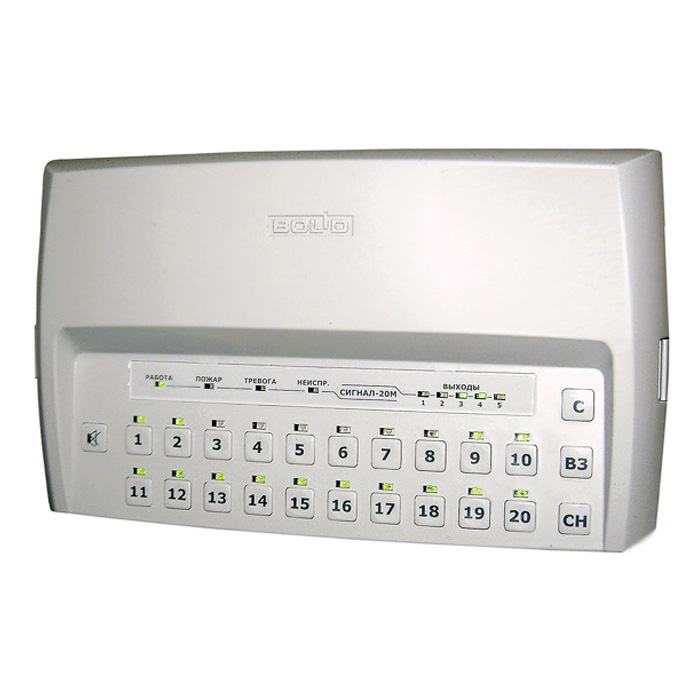

Прибор Сигнал-20М, 20-ти лучевой

В наличии
4 385 руб.
В корзину В корзине
Задать вопрос
Прибор приемно-контрольный охранно-пожарный предназначен для использования в автономном режиме или в составе ИСО «Орион» для контроля различных типов охранных и пожарных неадресных извещателей, контакторов и сигнализаторов с нормально-замкнутыми или нормально-разомкнутыми контактами и релейного управления внешними исполнительными устройствами.
Для работы в автономном режиме имеет клавишное управление, доступ по PIN-коду, встроенную индикацию и релейные выходы.
До 20 радиальных шлейфов сигнализации
Программируемый выбор типа шлейфов сигнализации:
тип 1: пожарный тепловой двухпороговый (с распознаванием сработки одного и двух извещателей в ШС)
тип 2: пожарный комбинированный однопороговый (с возможностью подключения тепловых и дымовых извещателей)
тип 3: пожарный дымовой двухпороговый
тип 4: охранный
тип 5: охранный с распознаванием нарушения блокировочного контакта извещателя
тип 6: технологический
тип 7: охранный входной
тип 11: тревожный
тип 12: программируемый технологический
Доступ к управлению по PIN –коду
Программирование PIN кода пользователей: длина пароля (от 2 до 6 цифр), создание группы ШС, назначение прав на управление
Управление группой шлейфов (в группе от 1 до 20 шлейфов)
Возможность сброса конфигурации прибора на заводские установки
Управление взятием/снятием ШС под охрану, выходными реле прибора по интерфейсу RS-485
Программируемые выходы (37 локальных тактик управления)
Два ввода питания: для подключения основного и резервного источников питания
Две встроенные выдвижные панели для пользовательских надписей

Характеристики:
Количество радиальных неадресных шлейфов сигнализации (ШС): 20
Макс. сопротивление проводов ШС без учета оконечного сопротивления: 1 кОм для охранных ШС, 100 Ом для пожарных ШС
Допустимое сопротивление утечки между проводами ШС или каждым проводом и "землёй": 20 кОм для охранных ШС, 50 кОм для пожарных ШС
Подключаемые к ШС устройства:
Неадресные охранные и пожарные извещатели с релейным выходом - без ограничений
Неадресные охранные извещатели, питающиеся от ШС - общий ток потребления извещателей по одному ШС - до 3 мА
Неадресные пожарные извещатели, питающиеся от ШС - общий ток потребления извещателей по одному ШС типа 1 до 3 мА; общий ток потребления извещателей по одному ШС типа 2 - до 1,2 мА
Напряжение на каждом входе ШС: 24 В ? 19 В при установленном оконечном резисторе 4,7 кОм± 5% и токе потребления извещателей 0 ? 3 мА, 27 ± 0,5 В при обрыве ШС
Ограничение тока в короткозамкнутом ШС: 26,5 мА (не более 20 мА через сработавший извещатель, при напряжении на извещателе более 6,8 В)
Световая индикация:
20 индикаторов состояния каждого из ШС
5 индикаторов состояния выходов
5 индикаторов отображения режимов прибора (тревог, пожаров, неисправностей и др.)
Встроенный звуковой сигнализатор: есть
Датчик вскрытия корпуса: микропереключатель
Интерфейс: RS-485, протокол Орион
Питание прибора: От внешнего источника постоянного тока
Напряжение питания: 10,2 ? 28,4 В постоянного тока
Количество вводов питания: 2
Потребляемый ток:
- в дежурном режиме (зависит от количества токопотребляющих извещателей в ШС)
200 – 300 мА при напряжении питания 24 В
400 – 600 мА при напряжении питания 12 В
- в режиме Пожар
350 мА при напряжении питания 24 В
650 мА при напряжении питания 12 В
Готовность к работе после включения питания: не более 3 с
Объем памяти паролей пользователей: до 64
Выходы: 5 шт.
Электромагнитные реле (сухой контакт): 3 шт. 28 В - 0,8 А или 80 В - от 0,1 мА до 50 мА
Электромагнитные реле с контролем выходных цепей: 2 шт. - 12 или 24 В (определяется напряжением питания прибора), до 0, 8 А, с контролем цепей подключения нагрузки на обрыв и короткое замыкание, (ток контроля 1,5 мА), защита от перегрузки по току
Рабочий диапазон температур: от -30 до +55 C
Относительная влажность: до 98% при +25 C
Степень защиты корпуса: IР20
Габаритные размеры: 247х150х48 мм
Вес прибора: не более 0,3 кг
Средний срок службы: 10 лет
Программирование прибора: программа UProg.exe
Подключение к ПК: через интерфейс RS-485 с помощью преобразователя интерфейсов
Тип монтажа: настенный навесной

Характеристики

Бренд Болид
