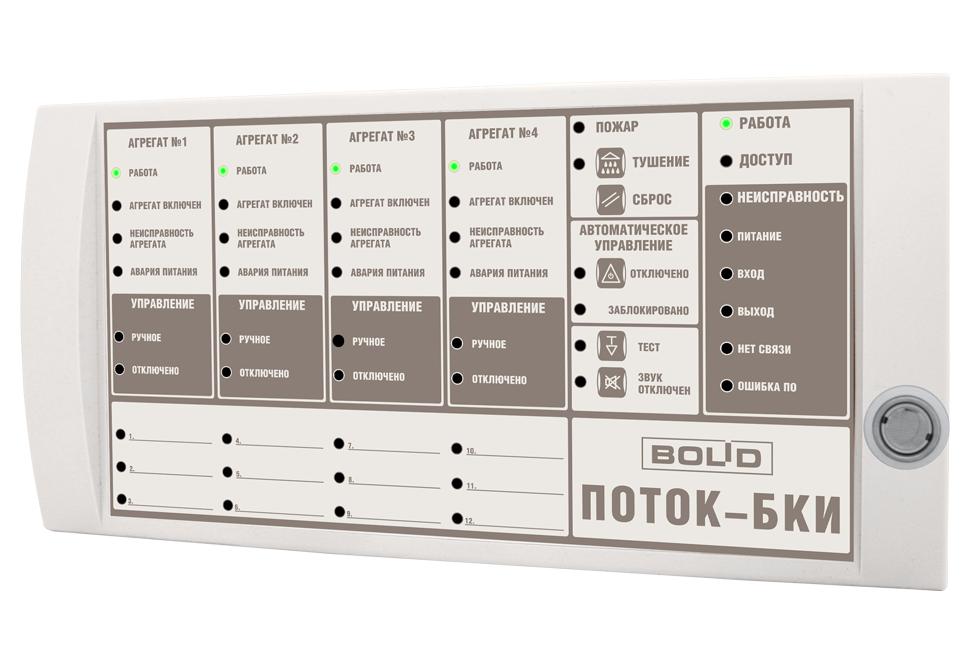

Блок индикации и управления предназначен для управления ППУ "Поток-3Н" и отображения состояний насосной станции и 4-х пожарных агрегатов, а также 12-ти пожарных разделов в интегрированной системе охраны "Орион" совместно с ППУ "Поток-3Н".
Включение/отключение режима автоматического управления ППУ "Поток-3Н".
Дистанционный пуск/сброс пуска АСПТ.
Ограничение доступа к органам управления при помощи встроенного считывателя ключей.
Возможность подключения внешнего считывателя карт.
Индикация "Работа" и "Доступ" (к органам управления).
Отображение на 24-х двухцветных индикаторах состояния 4-х пожарных агрегатов ("Работа", "Агрегат включен", "Неисправность агрегата", "Авария питания", "Ручное управление", "Управление отключено" по каждому агрегату).
Отображения на 4-х индикаторах состояния насосной станции ("Пожар", "Тушение", "Автоматическое управление отключено", "Автоматическое управление заблокировано").
Отображение на 5 одноцветных системных индикаторах приходящих на блок извещений ("Доступ", "Неисправность", с расшифровкой, а именно "Питание", "Вход", "Выход"). Также отображение неисправностей "Нет связи" и "Ошибка ПО".
Возможность Отображение на 12-ти двухцветных светодиодных индикаторов состояния пожарных разделов ("Взят", "Неисправность", "Пожар") или отображение состояние зон ППУ "Поток-3Н", а именно:
  • Входов запуска ("Норма" / "Пуск ПТ")
  • Входов датчиков выхода на режим ("Норма" / "Выход на режим")
  • Входов датчиков управления жокей – насосом ("Давление выше нормы" / "Давление в норме" / "Давление ниже нормы" / "Аварийный уровень давления")
  • Входов запуска дренчерной секции ("Норма" / "Пуск ДС")
  • Входов состояния концевиков пожарной электрозадвижки ("Открыта" / "Закрыта" / "Неисправность")
  • Входов состояния АВР ("Авария сети" / "Восстановление сети")
  • Состояние входов абонентов ("Норма" / "Нарушение") Включение звукового сигнала при получении извещения о неисправности или пожаре с возможностью его сброса оператором. Извещения о пожаре имеют приоритет. Наличие 2-х проводного интерфейса RS-485 позволяет:
  • пересылать сообщения о включении блока индикации и о взломе корпуса на пульт "С2000М" или АРМ "Орион Про"
  • производить изменение сетевого адреса и запись конфигурационных параметров (присвоение номеров разделов, состояния которых будет отображать блок индикации)
  • использовать его в комплексных интегрированных системах пожарной сигнализации

Характеристики:
Световая индикация: 50 индикаторов
Отображение состояния 12 разделов: 12 двухцветных светодиодов
Отображение состояния 4-х насосов: 4х6 двухцветных светодиода
Отображение состояния насосной станции: 4 двухцветных светодиода
Отображение принятых сообщений (системные индикаторы) : 10 светодиодов
Встроенный звуковой сигнализатор: не менее 50 дБА на расстоянии 1 м
Датчик вскрытия корпуса: микроконтакт
Интерфейс: RS-485
Скорость передачи: 9600 Бод
Тип передачи: полудуплекс
Питание прибора: от внешнего источника постоянного тока номинальным напряжением от 12 до 24 В
Напряжение питания: 10,2 ? 28,4 В постоянного тока
Потребляемый ток:
- 200 мА - при напряжении питания 12 В
- 100 мА - при напряжении питания 24 В
Готовность к работе после включения питания: не более 2 с
Рабочий диапазон температур: -30С…+50C
Относительная влажность: до 98% при +25C
Степень защиты корпуса: IР20
Габаритные размеры: 170х340х25,5 мм
Масса прибора: не более 0,6 кг
Средний срок службы: 10 лет
Программирование прибора: программа UProg.exe
Подключение к ПК: через интерфейс RS-485 с помощью преобразователя интерфейсов
