Дальность передачи тревожных радиосигналов в условиях прямой видимости зависит от типа антенн передатчика и приемника и при использовании направленных антенн достигает 5000 м.
Реальная дальность передачи, особенно в условиях городской застройки, зависит от наличия препятствий распространению радиоволн, рельефа местности, интенсивности радиопомех и т. п. и составляет обычно 1-3 км.
Передатчик с датчиками, подключенными к нему посредством шлейфов охранной сигнализации (ШС), устанавливается на охраняемом объекте.
Передатчик контролирует шлейфы, формирует извещения о состоянии объекта и периодически посылает их в эфир.

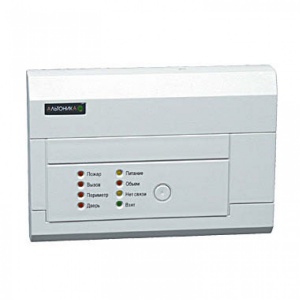

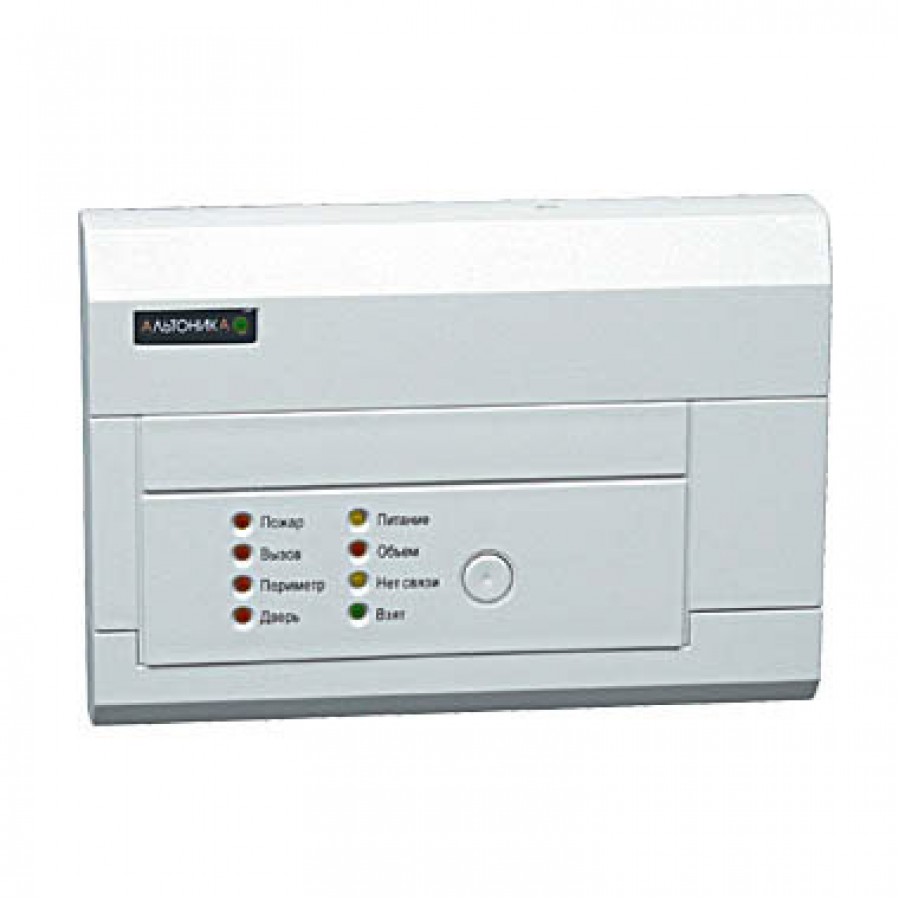

Приемник принимает извещения и отображает светодиодами общее состояние объекта (Взят Под Охрану или Снят С Охраны, Норма или Тревога), вид тревоги в зависимости от нарушенных шлейфов передатчика (ДВЕРЬ, ПЕРИМЕТР, ПОЖАР или ВЫЗОВ ОХРАНЫ), состояние внешнего и автономного питания передатчика (если данная модификация передатчика передает соответствующие извещения).
При нормальной работе системы состояние приемника всегда соответствует состоянию передатчика (возможно – с небольшой задержкой).
Приемник имеет также зуммер для звуковой сигнализации и релейный выход для управления различными внешними тревожными устройствами или включения в шлейфы сигнализации.
Если в течение определенного промежутка времени (30 или 60 минут) с передатчика не поступило ни одного извещения, то приемник включает тревогу по потере канала передачи извещений.
Это позволяет обнаруживать различные неисправности в системе, а также мощные долговременные радиопомехи на рабочей частоте.
Характеристики:
Информационная емкость: 1 передатчик RS-200T, RS 200TР или RS 200TР-RB
Рабочая частота: 433,92 МГц, стабилизирована кварцевым резонатором
Напряжение питания: от 10 В до 15 В
Ток потребления:
- не более 100 мА в дежурном режиме
- не более 200мА при тревоге
Параметры релейного выхода:
- максимальное напряжение 72 В при токе до 100 мА
- максимальный ток 2 А при напряжении 24 мА
Диапазон рабочих температур: –20... +40
Габаритные размеры (без антенны): 160 х 110 х 32 мм
