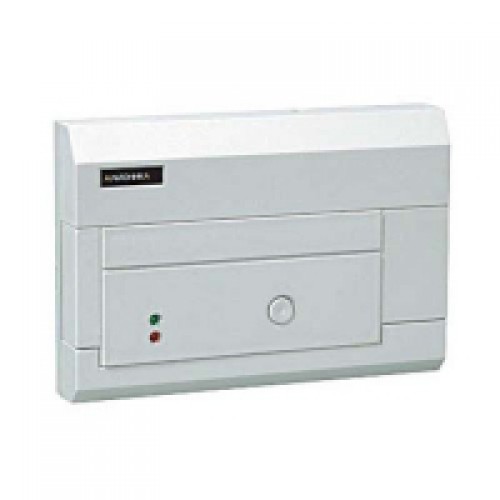

Модуль расширения RR-701X-RL

Модуль расширения RR-701X-RL (далее – расширитель) предназначен для увеличения количества релейных выходов приемников RR-701R , RR-701R20 и ПЦН RS-200PN.

ВНИМАНИЕ! Расширитель может использоваться только с модификациями указанных приемников, имеющими специальный выход данных!

Расширитель имеет 10 реле на переключение и позволяет создать отдельную проводную зону типа "сухой контакт" для каждого передатчика.
К приемнику RR-701R20 можно подключить два расширителя, что в сумме дает 20 зон.
Выходы расширителя могут быть включены в шлейфы сигнализации охранно-пожарных приборов (панелей) или в цепи управления различным оборудованием (воротами, видеокамерами, освещением и т. п.).

Характеристики:
Информационная емкость: 10 реле, контакты на переключение
Количество передатчиков на реле: 1 или 2
Параметры релейного выхода:
- максимальное напряжение 72 В при токе до 100 мА
- максимальный ток 2 А при напряжении 12 В
Напряжение питания: от 10 В до 15 В
Ток потребления:
- не более 50 мА при всех выключенных реле
- не более 400 мА при всех включенных реле
Диапазон рабочих температур: от -20 до +50
Габаритные размеры: 110х110х38 мм
