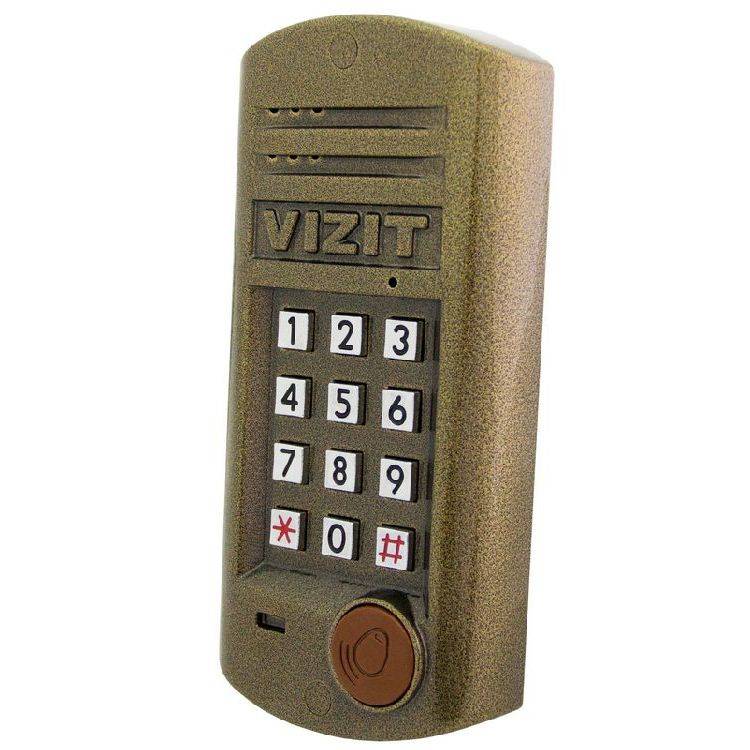

Блок вызова домофона БВД-314F (F - наличие считывателя ключей RFID-13.56 (VIZIT-RF3.1))
Блок вызова БВД-314F используется совместно с блоком управления БУД-302К-20, БУД-302К-80, БУД-302М как составная часть многоквартирного домофона VIZIT. В качестве ключей доступа используются идентификаторы VIZIT-RF3.x, VIZIT-RF4.x (13.56 MHz, Mifare).
В качестве ключей RF могут быть использованы только оригинальные идентификаторы торговой марки VIZIT диапазона 13.56МГц - VIZIT-RF3.x, VIZIT-RF4.x.
Инструкция по эксплуатации ( паспорт ) изделия, схема принципиальная приведены на странице дополнительной технической информации.
Блок вызова домофона БВД-314F используется совместно с блоком управления серии 300 в составе многоквартирных домофонов VIZIT и обеспечивает двухстороннюю дуплексную связь между посетителем и абонентом, а также открывание замка двери подъезда
- из квартиры в режиме разговора нажатием кнопки на абонентском устройстве, ключами VIZIT-RF3 или набором кода снаружи подъезда, нажатием кнопки EXIT изнутри подъезда.
Режимы работы домофона, набираемый номер квартиры индицируются на 4-разрядном светодиодном индикаторе.
Питание блока вызова и замка обеспечивается блоком управления.
Максимальное количество абонентов домофона определяется блоком управления и составляет:
- до 20 абонентов при использовании БУД-302К-20;
- до 80 абонентов при использовании БУД-302К-80;
- до 200 абонентов при использовании БУД-302М;
Рекомендуется применять электромагнитные замки VIZIT-МL240, VIZIT-МL300, VIZIT-МL400 или электромеханические замки с сопротивлением обмотки не менее 10 Ом.
Запрещается использовать электромагнитные замки с сопротивлением обмотки менее 20 Ом, а также не имеющие цепей размагничивания.
Для выхода из помещения (при использовании электромагнитного замка) рекомендуется использовать кнопку ЕХIT 300М имеющую цепи аварийного управления электромагнитным замком.
При использовании блока управления БУД-302М для подключения абонентских устройств VIZIT (УКП) к подъездной линии домофона применяются блоки коммутации. Возможно применение блоков коммутации БК-4(М), БК-10, БК-30(М), БК-100(М). Возможно комбинированное использование разных типов блоков коммутации.
Блоки управления БУД-302К-20, БУД-302К-80 имеют встроенные коммутаторы на 20 и 80 абонентов соответственно. Абонентские устройства VIZIT (УКП) подключаются к этим блокам управления непосредственно, блоки коммутации не используются.
Для установки блока и дополнительной защиты от климатических воздействий рекомендуется использовать монтажный комплект МК-311 (козырек).
Характеристики:
- дополнительная защита от несанкционированного администрирования домофона;
- ключи доступа с защитой от подделок и несанкционированного копирования;
- возможность установки PIN-кода БВД;
- привязка ключей доступа к PIN-коду БВД;
- возможность изготовления дубликата ключа (используется программатор VIZIT-DM14, необходимо знание PIN-кода БВД);
- возможность блокировки всех ключей доступа объекта сменой PIN-кода в БВД (в случае защиты собственника системы от неправовых действий);
- возможность обновления прошивки БВД (PIN-код не изменяется);
- дуплексная громкоговорящая связь с абонентом;
- подсветка клавиатуры;
- 4-х разрядный индикатор;
- звуковая индикация режимов работы;
- возможность выключения вызова отдельных квартир;
- работа с пультом консьержа VIZIT;
- открывание замка электронными ключами VIZIT-RF3;
- габаритные размеры, мм, (ШхВхГ) - 87х171х24;
- вариант установки - накладной;
- диапазон рабочих температур, °C - от минус 40 до плюс 45.
