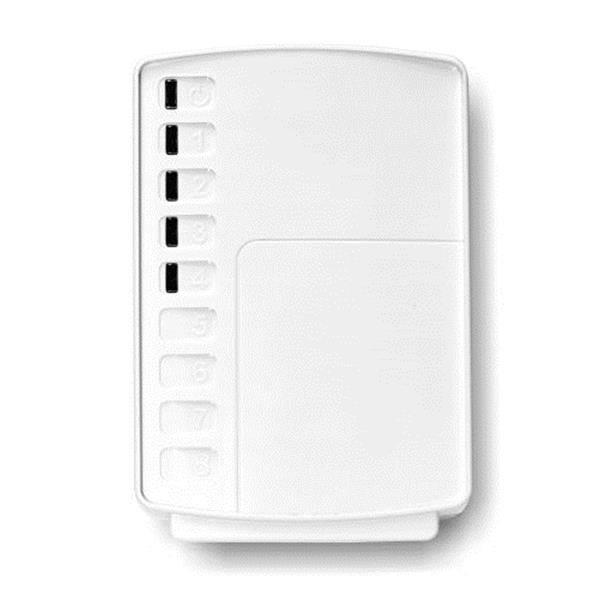

Назначение:
- Выдача извещений на релейные выходы (цепи управления) по командам управляющего устройства по линии интерфейса RS-485.
Особенности:

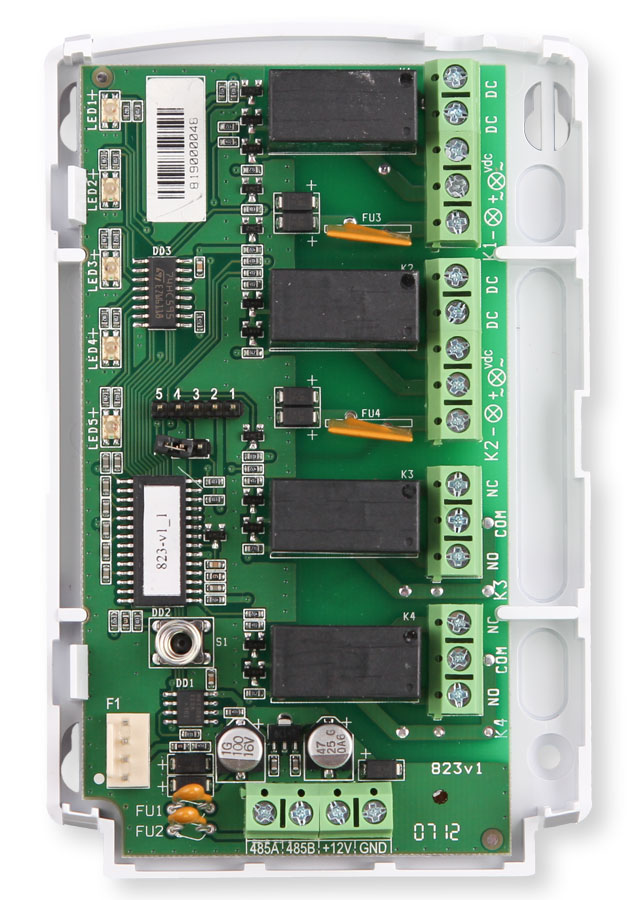

- 4 выхода:
2 (К1 и К2) с контролем обрыва и короткого замыкания цепей управления,
2 (К3 и К4) без контроля;
- при включенной схеме контроля коммутируемых только на замыкание цепей выходов К1 и К2 обеспечивается коммутация напряжения от внешнего источника питания DC 5 - 30 V на выход для питания нагрузки Rн (при замкнутом состоянии выхода обеспечивается выдача напряжения);
- при выключенной схеме контроля цепей выходов К1 и К2 обеспечивается коммутация AC/DC напряжений до 250 V;
- неконтролируемые выходы К3 и К4 обеспечивают коммутацию AC/DC напряжений до 250 V контактами на переключение;
- выходы включаются/выключаются (для К1 и К2) и переключаются (для К3 и К4) управляющим устройством
Характеристики:
Напряжение питания: 10,5...15,5 В
Ток потребления, не более:
- при выключенных выходах: 50 мА
- при включенных выходах (за исключением тока потребления нагрузки): 220 мА
Максимальное коммутируемое напряжение:
- АС/DC (для выходов К1, К2 с выключенным контролем): 250 В
- DC (для выходов К1, К2 с включенным контролем): 30 В
- АС/DC (для выходов К3, К4): 250 В
Минимальное коммутируемое напряжение DC для обеспечения режима контроля целостности цепи (для выходов К1, К2), не более: 5 В
Максимальный коммутируемый ток:
- AD: 3 А
- DC: 3 А
Дальность проводной линии связи интерфейса RS-485, при условии применения кабеля класса КСПВГ 0,2: 1000 м
Максимальная емкость источников извещений: 48 шт.
Условия эксплуатации:
- температура: -30С...+55С
- относительная влажность воздуха без конденсации влаги: до 93% при +40С
- степень защиты оболочкой: IP41
