Сигнал тревоги на выходе прибора фиксируется и может быть снят только переводом прибора из режима охраны в режим снятия с охраны.
«Кварц» имеет автоматический возврат в режим охраны - если в тревожном режиме после окончания сигнала звукового оповещателя прибор обнаружит, что ШС снова находится в нормальном состоянии, он продолжит контроль состояния шлейфа, причём оповещатели остаются в тревожном режиме. При повторных нарушениях ШС звуковой оповещатель включается только на 30 с.
Звуковое подтверждение - при работе в режиме ведомственной охраны (наружное расположение порта ТМ) выдается один короткий звуковой сигнал при постановке на охрану и два коротких сигнала при снятии с охраны.
Звуковой сигнал в тревожном режиме - звуковой оповещатель выдает непрерывный сигнал при извещениях «Неисправность» и «Тревога» (длительностью 3 мин) и прерывистые сигналы при извещениях «Внимание» (периодичность 2 с) и «Пожар» (периодичность 1 с).
В режиме пожарной охраны обеспечивается выдача тревожного сигнала на звуковой оповещатель после нарушения ШС без задержки.
В режиме работы централизованная охрана 1 при нарушении ШС звуковой оповещатель включается с задержкой в 10 с, необходимой для снятия прибора с охраны.
В режимах работы централизованная охрана 2 и ведомственная охрана при нарушении ШС (открывании двери) звуковой оповещатель включается с задержкой в 10 с, необходимой для снятия прибора с охраны, только в случае шунтирования датчика открывания двери резистором 3,9 кОм. В остальных случаях выдача тревожного сигнала на звуковой оповещатель происходит без задержки.
Световой оповещатель выключен в режиме снятия с охраны, светится непрерывно в режиме охраны и мигает при любом нарушении ШС.
Прибор работает в режиме охраны с «закрытой дверью» с ограниченным временем выхода. Постановка на охрану происходит с задержкой в 2 мин после касания ключом порта ТМ. В течение этой задержки формирование тревожного звукового сигнала блокируется. При использовании прибора по тактике пожарной охраны задержка составляет 10 с (Кварц вариант 2 - 5 с).

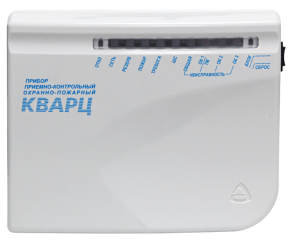

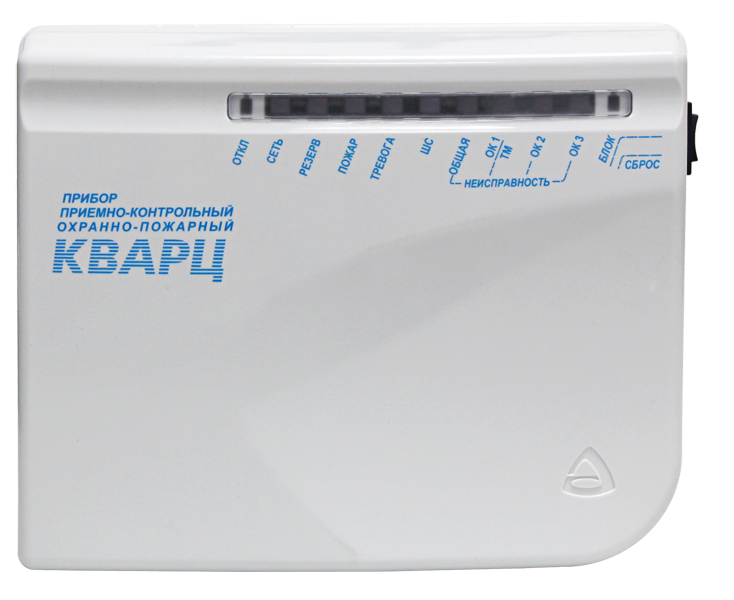

Корпус прибора из пластика ABS помимо привлекательного внешнего вида обеспечивает удобство монтажа прибора и эргономичность панели светодиодных индикаторов. Прибор имеет светодиодные индикаторы состояния ШС «Охрана-Неисправность» и «Пожар-Тревога» и индикатор «Сеть-Резерв» для контроля наличия напряжения питания. Эти индикаторы отображают полную и наглядную информацию о состоянии прибора, сигнализируя о постановке и снятии прибора с охраны, о срабатывании извещателей, о неисправности шлейфа в режиме пожарной охраны, и, наконец, о переключении прибора на электропитание от резервного источника питания в случае пропадания сетевого напряжения и о разрядке аккумулятора.
Прибор имеет 4 подготовленные тактики применения:
- пожарная охрана
- централизованная охрана 1
- централизованная охрана 2
- ведомственная охрана (радио-охрана)

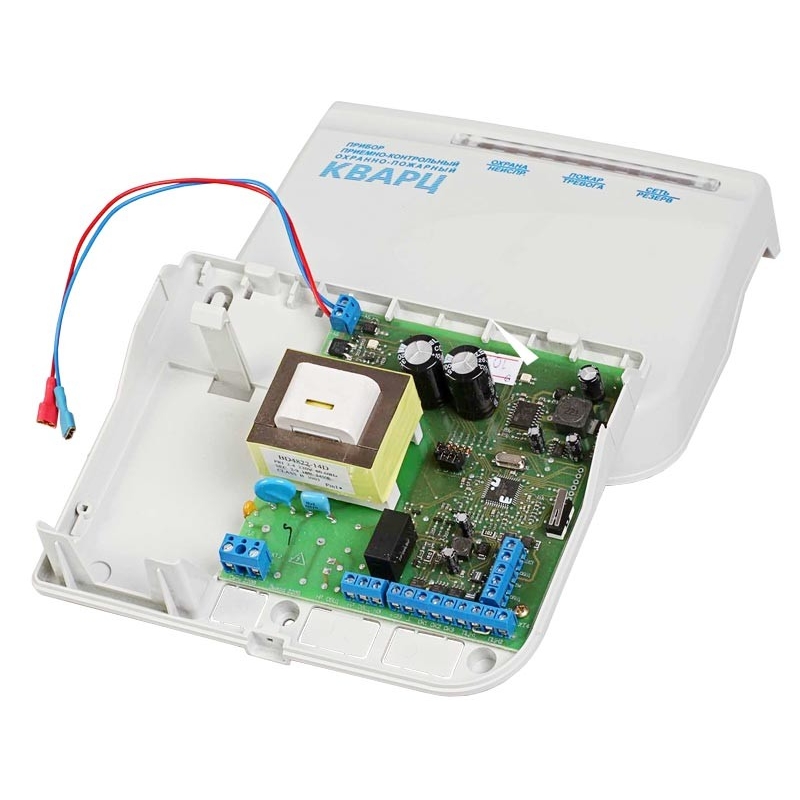

Нужная тактика выбирается переключением установленных на плате прибора перемычек.
Характеристики:
Информационная ёмкость (количество шлейфов) - 1
Информативность (количество видов извещений) - 8 (9)
Количество используемых электронных ключей - до 7
Напряжение на входе ШС при номинальном сопротивлении шлейфа - 17...21 (16...20) В
Суммарная токовая нагрузка в шлейфе в дежурном режиме, не более - 1,5 мА
Ток потребления по выходу 12 В для питания извещателей, не более - 100 (150) мА
Регистрируются нарушения шлейфа длительностью более - 70 (350) мс
Не регистрируются нарушения шлейфа длительностью менее - 50 (250) мс
Диапазон рабочих температур: -30...+50 С
Напряжение питания от резервного источника постоянного тока - 12 В
Мощность, потребляемая от сети, не более - 8 ВА
Ток потребления от аккумулятора в дежурном режиме, не более - 60 (50) мА
Номинальная ёмкость встроенного аккумулятора - 1,2 Ач
Масса без аккумулятора, не более - 2 кг
Габаритные размеры 185х150х70 мм
Срок службы, не менее - 10 лет
