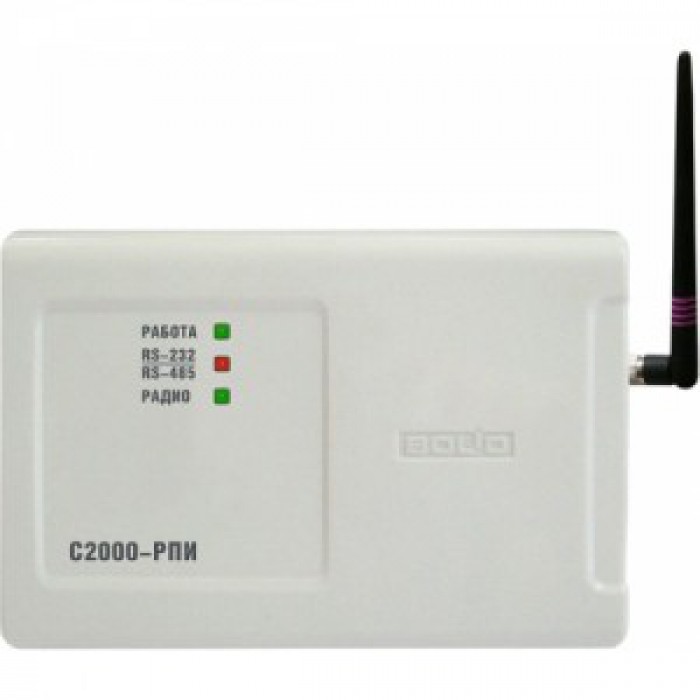

Радиоканал формируется между двумя или более радиоповторителями «C2000-РПИ» или «С2000-РПИ исп. 01».
Организация передачи по радиоканалу сигналов ИСО «Орион» на участках:
между ПК с АРМ «Орион Про» и приборами
между ПК с АРМ «Орион Про» и пультом "С2000M
между пультом "С2000M" и приборами
между приборами
Организация радиоканала с различными топологиями:
«точка-точка»
«точка-многоточка»
Режим оценки качества связи
Характеристики:
Напряжение питания: от внешнего источника постоянного тока напряжение питания от 10,2 до 28,4 В
Ток потребления в дежурном режиме работы:
при напряжении питания 12 В – не более 60 мА;
при напряжении питания 24 В – не более 40 мА
Параметры работы интерфейсов RS-485/RS-232:
скорость передачи – 9600 бит/с
количество стартовых/стоповых бит – 1
без контроля чётности
максимальная длина пакета – 93 байта
Параметры работы радиоканала:
частотный диапазон – 2405…2483,5 MГц
выходная мощность передатчика – не более 10 или 100 мВт
чувствительность приёмника – не хуже минус 95 дБм
количество частотных каналов – 16
дальность работы с аналогичным прибором (в пределах прямой видимости)
на мощности 10 мВт – до 200 м
на мощности 100 мВт – до 600 м (со штатной антенной)
временная задержка сигнала при передаче пакетов между двумя РПИ в одном направлении – не более 18 мс
шифрование пересылаемых по радиоканалу данных – по алгоритму AES128
максимальное количество аналогичных устройств РПИ в системе – 127
Время готовности прибора к работе после включения питания: 3 c
Тип внешней антенны С2000-РПИ: для Wi-Fi устройств, MO4-S, разъём типа RP-SMA (male)
Габаритные размеры: 156?107?36 мм
Степень защиты корпуса: IP20
Масса прибора: не более 0,3 кг
Подключение к прибору: клеммная колодка под винт, провод от 0,3 до 2 кв. мм сечением
