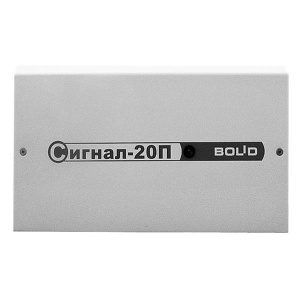

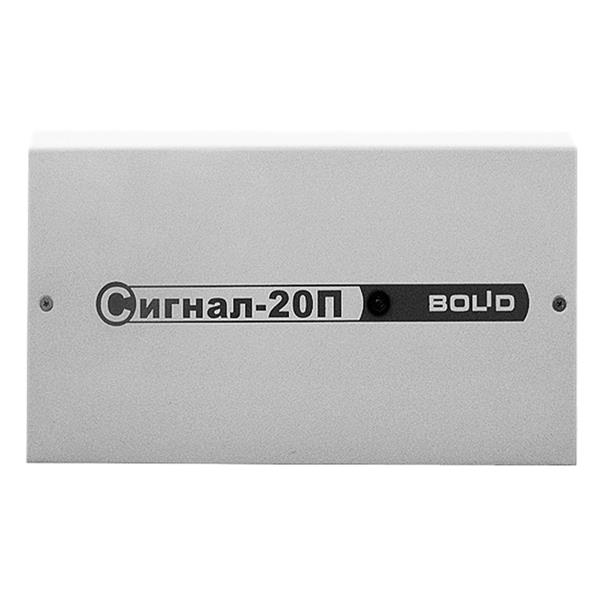

Прибор приемно-контрольный (адресный расширитель шлейфов) охранно-пожарный
Предназначен для использования в составе ИСО «Орион» для контроля различных типов охранных и пожарных неадресных извещателей, контакторов и сигнализаторов с нормально-замкнутыми или нормально-разомкнутыми контактами и релейного управления внешними исполнительными устройствами.
Отличие «Сигнал-20П SMD» от «Сигнал-20П исп.01» состоит в материале и размере корпуса.
До 20 радиальных шлейфов сигнализации
Программируемый выбор типа шлейфов сигнализации:
тип 1: пожарный тепловой двухпороговый
тип 2: пожарный комбинированный однопороговый (с возможностью подключения тепловых и дымовых извещателей)
тип 3: пожарный дымовой двухпороговый (с распознаванием сработки одного и двух извещателей в ШС)
тип 4: охранный
тип 5: охранный с распознаванием нарушения блокировочного контакта извещателя
тип 6: технологический
тип 7: охранный входной
тип 11: тревожный
тип 12: программируемый технологический
Управление взятием/снятием ШС под охрану, выходными реле прибора по интерфейсу RS-485 с пульта управления или клавиатур ИСО «Орион»
Подключение считывателя ключей «Touch Memory» для идентификации пользователя и управления разделами (взятие, снятие)
Программируемые выходы (37 локальных тактик управления)
Контроль двух выходов на обрыв и короткое замыкание
Два ввода питания: для подключения основного и резервного источников питания

Характеристики:
Количество радиальных неадресных шлейфов сигнализации (ШС): 20
Макс. сопротивление проводов ШС без учета оконечного сопротивления: 1 кОм для охранных ШС, 100 Ом для пожарных ШС
Допустимое сопротивление утечки между проводами ШС или каждым проводом и "землёй": 20 кОм для охранных ШС, 50 кОм для пожарных ШС
Подключаемые к ШС устройства:
Неадресные охранные и пожарные извещатели с релейным выходом - без ограничений
Неадресные охранные извещатели, питающиеся от ШС - с общим током потребления до 3 мА
Неадресные пожарные извещатели, питающиеся от ШС - с общим током потребления до 3 мА (с общим током потребления до 1,2 мА при одновременном включении тепловых и дымовых извещателей)
Напряжение на каждом входе ШС:
24 В ? 19 В при установке оконечного резистора 4,7 кОм± 5% и токе потребления извещателей 0 ? 3 мА;
27 ± 0,5 В при обрыве ШС
Ограничение тока в короткозамкнутом ШС: 26,5 мА (не более 20 мА через сработавший извещатель, при напряжении на извещателе более 6,8 В)
Световая индикация: 1 индикатор отображения режимов
Встроенный звуковой сигнализатор: нет
Датчик вскрытия корпуса: микроконтакт
Энергонезависимый буфер событий: 62 сообщения
Интерфейс: RS-485, протокол Орион
Питание прибора: от внешнего источника постоянного тока
Напряжение питания: 10,2 ? 28,0 В постоянного тока
Количество вводов питания: 2
Потребляемый ток:
- в дежурном режиме (зависит отколичества токопотребляющих извещателей в ШС)
200 – 300 мА при напряжении питания 24 В
400 – 600 мА при напряжении питания 12 В
- в режиме Пожар
350 мА при напряжении питания 24 В
650 мА при напряжении питания 12 В
Готовность к работе после включения питания: не более 3 с
Внешний считыватель электронных идентификаторов (ЭИ): 1 вход
Интерфейс подключаемых считывателей Dallas Touch Memory, iButton
Управление светодиодами считывателя Двумя светодиодами (зеленым и красным). Сигнал управления "+5В КМОП" с ограничением тока при прямом подключении светодиодов на уровне 10 мА
Управление звуковым сигнализатором считывателя: есть; сигнал управления "+5В КМОП"
Выходы: 5 шт.
Электромагнитные реле (сухой контакт): 3 шт. - 28 В-0,8 А или 80 В - от 0,1 мА до 50 мА
Электромагнитные реле: 2 шт. - 12 или 24 В (определяется напряжением питания прибора), до 0, 8 А, с контролем цепей подключения нагрузки на обрыв и короткое замыкание, (ток контроля 1,5 мА), защита от перегрузки по току
Рабочий диапазон температур: от -30 до +50 C
Относительная влажность: до 98% при +25 C
Степень защиты корпуса: IР20
Материал корпуса: металл
Габаритные размеры: 229х136х41 мм
Вес прибора : не более 0,8 кг
Средний срок службы: 10 лет
Программирование: прибора программа UProg.exe
Подключение к ПК: через интерфейс RS-485 с помощью преобразователя интерфейсов
Тип крепления: настенный навесной

Характеристики

Бренд Болид
