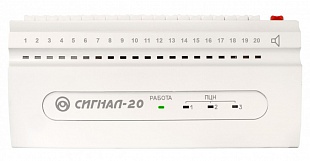

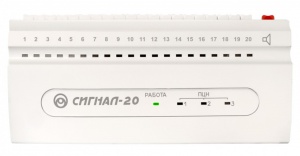

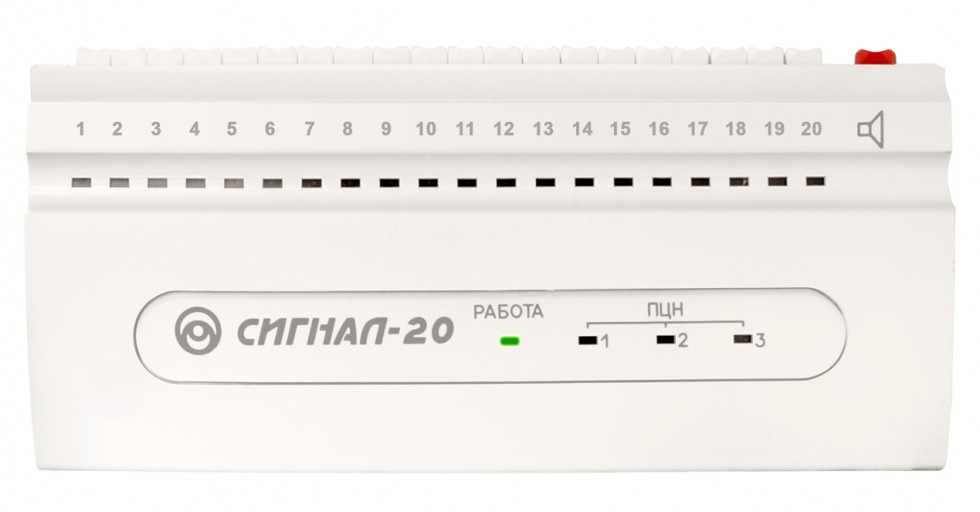

Прибор Сигнал-20, 20-ти лучевой пласт.корпус

В наличии
5 359 руб.
В корзину В корзине
Задать вопрос
Прибор приемно-контрольный охранно-пожарный предназначен для использования в автономном режиме или в составе ИСО «Орион» для контроля различных типов охранных и пожарных неадресных извещателей, контакторов и сигнализаторов с нормально-замкнутыми или нормально-разомкнутыми контактами и релейного управления внешними исполнительными устройствами.
Для работы в автономном режиме имеет клавишное управление.
20 клавиш управления взятием/снятием
20 шлейфов сигнализации со всеми видами охранных и пожарных извещателей
Программирование типа ШС:
охранные
охранные с контролем блокировочного контакта извещателя
пожарные комбинированные однопороговые
Повышенная помехоустойчивость за счет селекции входного сигнала по длительности и фильтрации наводок 50 Гц
Напряжение в каждом шлейфе сигнализации 24 В
Повышенная защищенность шлейфов от саботажа
Использование режимов «Без права снятия с охраны», «Тихая тревога»
Использование режима «Групповое взятие/снятие» для управления группой шлейфов от одного переключателя
Контроль прохождения извещений на центральный пульт с помощью индикаторов «ПЦН»
Программирование параметров конфигурации прибора под конкретный объект эксплуатации с пульта «С2000» или ПЭВМ

Характеристики:
Количество радиальных неадресных шлейфов сигнализации (ШС): 20
Макс. сопротивление проводов ШС без учета оконечного сопротивления: Не более 1 кОм
Допустимое сопротивление утечки между проводами ШС или каждым проводом и "землёй": Не менее 50 кОм
Подключаемые к ШС устройства:
неадресные охранные и пожарные извещатели с релейным выходом - без ограничений
неадресные охранные извещатели, питающиеся от ШС - общий ток потребления извещателей по одному ШС до 1,2 мА
неадресные пожарные извещатели, питающиеся от ШС - общий ток потребления извещателей по одному ШС типа 1 до 1,2 мА; общий ток потребления извещателей по одному ШС типа 2 - до 1,2 мА
Напряжение на каждом входе ШС: 24 В ? 19 В при установленном оконечном резисторе 4,7 кОм± 5% и токе потребления извещателей 0 ? 3 мА, 27 ± 0,5 В при обрыве ШС
Ограничение тока в короткозамкнутом ШС: 26,5 мА (не более 20 мА через сработавший извещатель, при напряжении на извещателе более 6,8 В)
Световая индикация:
20 индикаторов состояния каждого из ШС
3 индикатора состояния выходов
1 индикатор отображения режимов прибора
Встроенный звуковой сигнализатор: есть
Датчик вскрытия корпуса: микропереключатель
Интерфейс: RS-485, протокол Орион
Питание прибора: От внешнего источника постоянного тока
Напряжение питания: 10,2 ? 28,0 В постоянного тока
Количество вводов питания: 1
Потребляемый ток:
- в дежурном режиме (зависит от количества токопотребляющих извещателей в ШС)
200 – 300 мА при напряжении питания 24 В
400 – 600 мА при напряжении питания 12 В
- в режиме Пожар
330 мА при напряжении питания 24 В
650 мА при напряжении питания 12 В
Выходы: 5 шт.
Электромагнитные реле (сухой контакт): 3 шт. 28 В - 2 А или 80 В - от 0,1 мА до 50 мА
Электромагнитные реле (сухой контакт): 2 шт. 28 В - 2 А постоянного тока или 120 В – 2 А переменного тока
Рабочий диапазон температур: от -30 до +50 C
Степень защиты корпуса: IР20
Габаритные размеры: 365х165х45 мм
Вес прибора не более: 0,9 кг
Средний срок службы: 10 лет
Программирование прибора: программа UProg.exe
Подключение к ПК: через интерфейс RS-485 с помощью преобразователя интерфейсов
Тип подключения к прибору: клеммная колодка под винт, провод от 0,3 до 2,0 кв.мм
Тип монтажа: настенный навесной

Инструкция


Характеристики

Бренд Болид
