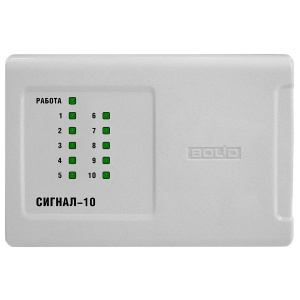

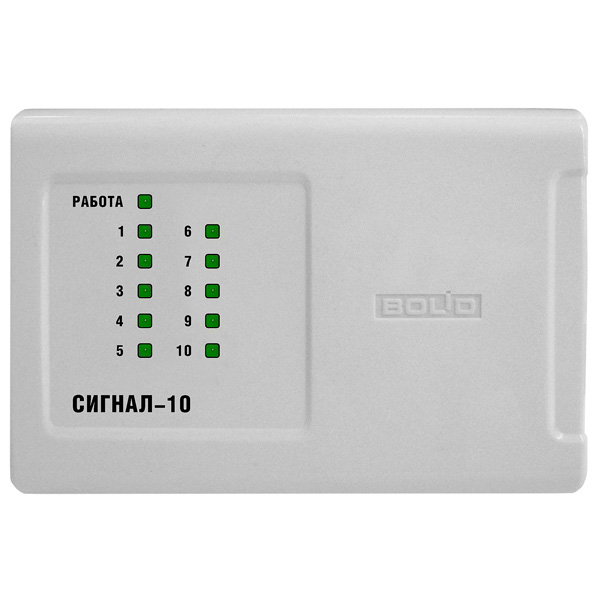

Прибор приемно-контрольный охранно-пожарный предназначен для использования в автономном режиме или в составе ИСО «Орион» для контроля различных типов охранных и пожарных неадресных извещателей, пожарных адресно-пороговых извещателей производства НВП "Болид", контакторов и сигнализаторов с нормально-замкнутыми или нормально-разомкнутыми контактами и релейного управления внешними исполнительными устройствами.

В автономном режиме "Сигнал-10" представляет собой однокомпонентный приемно-контрольный прибор и выполняет следующие функции:
контролирует неадресные шлейфы сигнализации:
тип 1: пожарный тепловой двухпороговый (с распознаванием сработки одного и двух извещателей в ШС)
тип 2: пожарный комбинированный однопороговый (с возможностью подключения тепловых и дымовых извещателей)
тип 3: пожарный дымовой двухпороговый
тип 4: охранный
тип 5: охранный с распознаванием нарушения блокировочного контакта извещателя
тип 6: технологический
тип 7: охранный входной
тип 11: тревожный
тип 12: программируемый технологический
тип 14: пожарный адресно-пороговый
управляет 2-мя релейными выходами без контроля подключаемых цепей
управляет 2-мя ключевыми транзисторными выходами с контролем подключаемых цепей
отображает состояние шлейфов сигнализации и сообщения о неисправности на 11 встроенных индикаторах
поддерживает процедуру взятия/снятия шлейфов сигнализации с помощью электронных идентификаторов (ключей и карточек) через подключаемый внешний считыватель
позволяет одновременно управлять группой своих шлейфов сигнализации
позволяет сохранять в энергонезависимой памяти до 85 электронных идентификаторов и их полномочия по управления шлейфами сигнализации
питается от одного или двух независимых внешних источников питания постоянного тока
имеет датчик вскрытия корпуса

В системе ИСО «Орион» прибор "Сигнал-10" представляет собой, совместно с пультом "С2000M", многокомпонентный приемно-контрольный прибор и выполняет дополнительно к функциям в автономном режиме следующие функции:
контролирует пожарный адресно-пороговый шлейф сигнализации тип 14 с извещателями "ДИП-34ПА", "С2000-ИП-ПА", "ИПР 513-3ПА"
передает в ИСО «Орион» сообщения о событиях: состоянии шлейфов, попытках взятия шлейфов на охрану (снятия с охраны), аварийном режиме, неисправностях шлейфов, релейных выходов, питания и т.д.
поддерживает централизованное управление своими выходами по событиям в ИСО «Орион»: тревогах в разделах охраны, разрешении/запрещении прохода в точках доступа и т.д.
поддерживает процедуру взятия/снятия своих шлейфов сигнализации с помощью электронных идентификаторов (ключей и карточек) через любой считыватель в системе
поддерживает процедуру взятия/снятия своих шлейфов сигнализации с помощью системных кнопочных клавиатур и с сетевого контроллера
по запросу сетевого контроллера позволяет передавать текущие значения сопротивлений шлейфов сигнализации с подключенными извещателями и сигнализаторами
имеет в энергонезависимой памяти буфер на 512 событий. В буфер сохраняются сообщения, которые не могут быть переданы сетевому контроллеру при отсутствии связи

Характеристики:
Проводные шлейфы сигнализации (ШС): 10 входов
Макс. сопротивление проводов ШС без учета оконечного сопротивления: 1 кОм для охранных ШС, 100 Ом для пожарных ШС
Макс. сопротивление проводов адресных ШС: 50 Ом
Мин. сопротивление утечки между проводами ШС или каждым проводом и "землёй": 20 кОм для охранных ШС, 50 кОм для пожарных ШС Неадресные охранные и пожарные извещатели с релейным выходом - Без ограничений
Адресные пороговые пожарные извещатели "ДИП-34ПА", "С2000-ИП-ПА", "ИПР513-3ПА" - до 10 в одном ШС
Неадресные охранные извещатели, питающиеся от ШС - общий ток потребления извещателей по одному ШС до 3 мА
Неадресные пожарные извещатели, питающиеся от ШС - общий ток потребления извещателей по одному ШС типа 1 до 3 мА; общий ток потребления извещателей по одному ШС типа 2 до 1,2 мА
Контакторы и сигнализаторы с нормально-замкнутыми или нормально-разомкнутыми контактами: без ограничений
Контролируемые цепи технологических установок: по 1 цепи к ШС типа 12, до 4 программируемых пороговых уровней контроля на 1 технологическую цепь
Напряжение на каждом входе ШС: 22 В ?19 В при установленном оконечном резисторе 4,7 кОм± 5% и токе потребления извещателей 0 ? 3 мА, 27 ± 0,5 В при обрыве ШС
Ограничение тока в короткозамкнутом ШС: 26,5 мА
Световая индикация тревог и неисправностей: 1 индикатор состояния прибора и 10 индикаторов состояния каждого из ШС
Встроенный звуковой сигнализатор: не менее 50 дБА на расстоянии 1 м
Датчик вскрытия корпуса: микропереключатель
Энергонезависимый буфер событий: 512 сообщений
Интерфейс: RS-485, протокол Орион
Скорость передачи: 9600 бит/с
Тип передачи: полудуплекс
Питание прибора: от внешнего источника постоянного тока номинальным напряжением от 12 до 24 В
Потребляемый ток: 220 – 410 мА при напряжении питания 12 В, 110 – 200 мА при напряжении питания 24 В
Готовность к работе после включения питания: не более 3 с (при условии наличия стабильного напряжения выше 11 В на клеммах хотя бы одного ввода питания прибора)
Внешний считыватель ЭИ: 1 вход
Выходной интерфейс: Touch Memory (iButton)
Светодиоды: Управление двумя светодиодами считывателя (красным и зеленым) в соответствии с логическими уровнями "+5В КМОП", с ограничением тока при прямом подключении светодиодов на уровне 10 мА
Объем памяти ЭИ пользователей: до 85
Выходы: 4 шт.
Оптореле: 2 шт. 350 В, 0,1 А постоянного тока
Ключи (транзисторные) 2 шт. 28 В, 1 А с контролем цепей подключения нагрузки на обрыв и короткое замыкание (ток контроля 3 мА)
Защита от перегрузки по току самовосстанавливающиеся предохранители
Рабочий диапазон температур: от -30 до +50 C
Относительная влажность: до 98% при +25 C
Степень защиты корпуса: IР20
Габаритные размеры: 156х107х35 мм
Вес прибора: не более 0,3 кг
Средний срок службы: 10 лет
Программирование прибора: программа UProg.exe
Подключение к ПК: через интерфейс RS-485 с помощью преобразователя интерфейсов
Тип монтажа: настенный навесной или на DIN-рейку
