Управляет 4-мя пожарными агрегатами. Доступные типы агрегатов: основной и резервный пожарные насосы, жокей насос (компрессор), пожарная электрозадвижка, дренчерная секция, АВР и индикация аварийного уровня. Непосредственное управление агрегатами осуществляется при помощи шкафов ШКП.
Имеет возможность увеличения числа управляемых пожарных агрегатов за счёт подключения до 20 дополнительных «С2000-4» к внутреннему интерфейсу RS-485-2
Может управлять технологическим оборудованием (вентиляция, лифты и т.д.) при помощи встроенного реле
Имеет 10 базовых конфигураций, а также позволяет создавать пользовательские конфигурации
Позволяет изменять время задержки перед запуском и условия блокировки автоматического запуска
Обеспечивает контроль входных и выходных цепей на обрыв и короткое замыкание, контроль состояния ШКП и выхода насосов на режим
Имеет развитую самодиагностику прибора с отображением неисправностей на внутренних индикаторах
Осуществляет контроль источников основного и резервного питания
Имеет механический замок на крышке прибора и осуществляет контроль вскрытия корпуса
Имеет встроенный звуковой сигнализатор
Имеет программируемые входные цепи с возможностью изменять пороги срабатывания и время перехода из одного состояния в другое
Обеспечивает автоматический запуск пожаротушения от датчиков давления, ручной запуск от датчиков ручного пуска, а также дистанционный запуск командой сетевого контроллера ИСО «Орион» - пульта «С2000М» или АРМ «Орион Про» (пульт «С2000» и АРМ «Орион» не поддерживают «Поток-3Н»)
Осуществляет передачу служебных и тревожных сообщений на пульт «С2000М» и АРМ «Орион Про» по интерфейсу RS-485 и передачу извещений «Пожар» и «Неисправность» при помощи выходов типа «сухой контакт»
Резервное питание прибора осуществляется от встроенной аккумуляторной батареи
Характеристики:
Контролируемые цепи (КЦ): 18 входов
Макс. сопротивление проводов без учета оконечного сопротивления: 100 Ом
Мин. сопротивление между проводами КЦ или между каждым проводом и землей: 50 кОм
Сопротивление оконечного резистора: 4,7кОм ± 5%
Напряжение на каждом входе КЦ: 15 В ? 22 В
Ограничение тока при коротком замыкании КЦ: 15 мА
Световая индикация: 29 светодиодных индикаторов

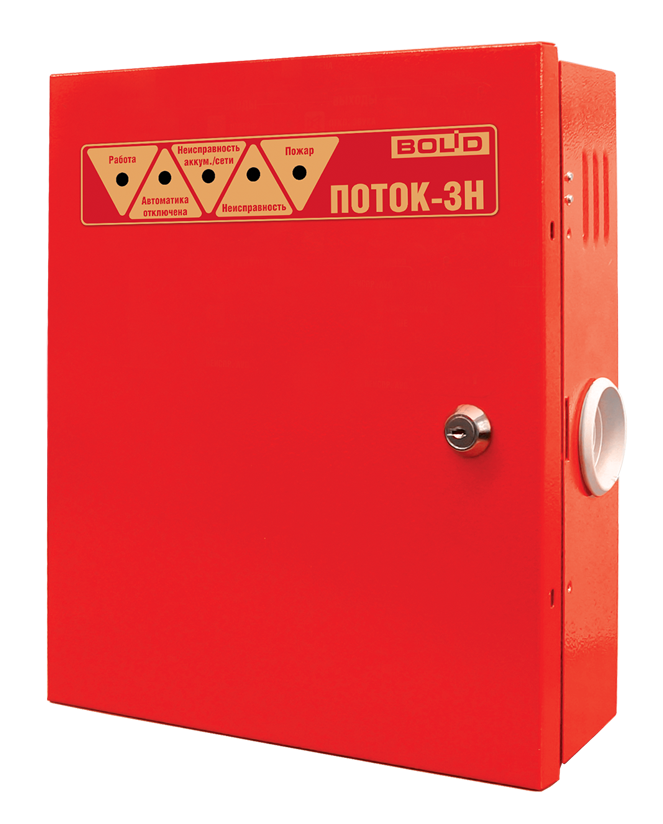

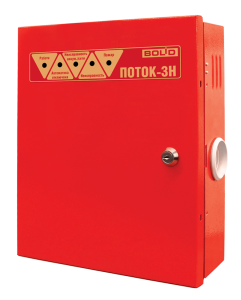

Лицевая панель:
«Работа»
«Автоматика отключена»
«Неисправность аккум. / сети»
«Неисправность»
«Пожар»
Внутренняя панель: 24 индикатора для расшифровки типа неисправностей
Встроенный звуковой сигнализатор: не менее 50 дБА на расстоянии 1 м
Датчик вскрытия корпуса: микроконтакт
Коммуникационный порт(для работы в ИСО «Орион»): RS485-1, протокол Орион
Коммуникационный порт (для подключения ведомых «С2000-4»): RS485-2, протокол Орион
Питание прибора, основное: от 187 до 242 В (50 Гц ± 1%)
Питание прибора, резервное: аккумуляторная батарея, 12 В, 7А·ч
Выход для питания внешних устройств стабилизированным напряжением: (12 ± 2) В / 0,5 А
Выход для питания внешних устройств нестабилизированным напряжением: (12…20) В / 0,5 А
Контролируемые выходы: 4 шт.
Выходы управления насосами (П1, П2, П3): 24 В, 0,14 А
Выход управления насосом / иным пожарным агрегатом (П4): 24 В, 0,5 А
Неконтролируемые Выходы: 7 шт.
Реле «Пожар», «Неисправность»: 2 А, 30 V DC/0,5 А, 125 V AC
Реле «NO-NC-COM» (управление вентиляцией, дымоудалением и т.д): 8 А, 30 V DC/8 А, 250 V AC
Выходы «НС1»… «НС4» (подключение светодиодов «Неисправность» на ШКП): 12 В, 10 мА
Рабочий диапазон температур: от 0 до +50 C
Относительная влажность: до 98% при +25 C
Степень защиты корпуса: IР30
Габаритные размеры: 305х255х95 мм
Масса прибора: не более 6 кг (без аккумуляторной батареи)
Средний срок службы: 10 лет
Программирование прибора: программа UProg.exe
Подключение к ПК: через интерфейс RS-485 с помощью преобразователя интерфейсов
