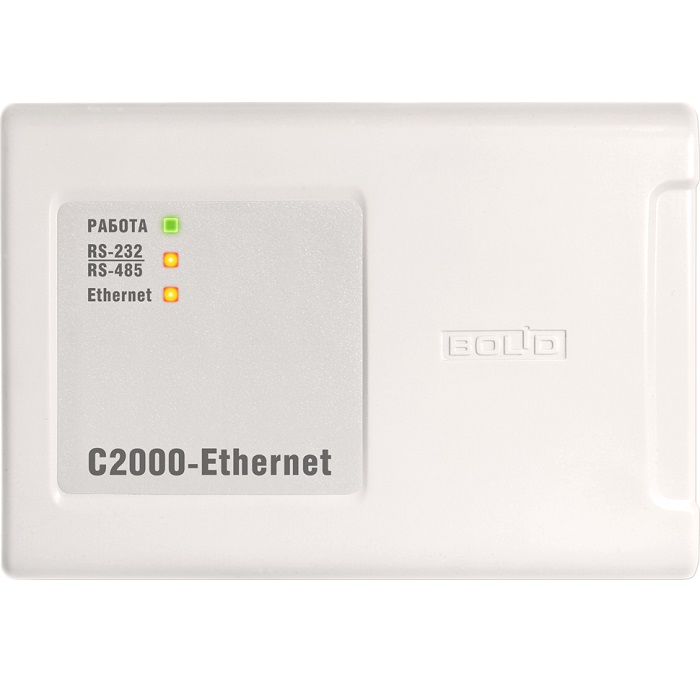

В ИСО «Орион» используется для организации связи приборов по локальной сети.
Организация передачи по локальной сети на участке ИСО “Орион”:
между ПК (АРМ “Орион Про”, АРМ “Орион”, UPROG и др. ПО) и приборами
между ПК (АРМ “Орион Про”, АРМ “Орион”, UPROG и др. ПО) и пультом (“С2000M”, ”С2000”)
между пультом (“С2000M”,”С2000”) и приборами
Организация передачи по локальной сети данных RS-485/RS-232 сторонних систем возможна, если параметры работы интерфейса RS-485/RS-232 сторонней системы удовлетворяют настройкам RS-485/RS-232 «C2000-Ethernet».
Характеристики:
Параметры работы по локальной сети:
- скорость передачи: 10 Мбит/с
- используемые протоколы: UDP, ICMP (ping), ARP
- поддерживаемые способы адресации IP-пакетов: прием/передача единичных пакетов
- максимальное количество аналогичных устройств (IP-адресов), на которые осуществляется ретрансляция данных по Ethernet-каналу от одного «C2000-Ethernet»: 10
Параметры работы интерфейсов RS-485/RS-232:
- скорость передачи данных:
для протокола “Орион” – 9600 бит/с
для протокола “Орион Про” – 9600 или 19200 бит/с
для сторонних протоколов – 1200, 2400, 9600, 19200, 38400, 57600, 115200 бит/с
- количество стартовых/стоповых бит: 1
- контроль четности: отсутствует
- максимальная длина пакета: 255 байт
- длина линии связи RS-485: не более 1500 м
- длина линии связи RS-232: не более 20 м
Напряжение питания: 12 ? 24 В постоянного тока
Потребляемый ток:
- не более 90 мА, при напряжении питания 12 В
- не более 50 мА, при напряжении питания 24 В
Готовность к работе после включения питания: не более 3 с
Рабочий диапазон температур: от -30 до +50 C
Степень защиты корпуса: IР20
Габаритные размеры: 150?103?35 мм
Вес прибора: не более 0,3 кг
Программирование прибора: программой UProg.exe
Подключение к ПК: через интерфейс RS-232
Подключение к прибору:
RS-485/232 - клеммная колодка под винт, провод от 0,3 до 2 кв. мм сечением
Локальная сеть – разъем 8P8C (RJ-45), витая пара (UTP Cat. 5)
