- стационарные (дачи, коттеджи, торговые павильоны, склады, гаражи и т.п.);
- носимые тревожные радиокнопки (у охранников, персонала и т.п.);
- автомобили (на охраняемой стоянке, у офиса, на территории коттеджного поселка и т.п.).
На стационарных объектах рекомендуется устанавливать передатчики-коммуникаторы RS-200T, RS-200TР и RS-200TР-RB имеющие функции объектового прибора и периодический контроль исправности канала связи.
Данные передатчики имеют состояния ВЗЯТ и СНЯТ, контролируют 4, 5 шлейфа охранной сигнализации (ШС) с подключенными к ним датчиками, формируют кодированные радиосигналы о состоянии объекта и периодически посылают их в эфир (далее для обозначения радиосигнала с объекта употребляется термин "извещение").
Период передачи извещений зависит от состояния объекта и изменяется от 2-3 секунд сразу после тревоги до 3-7 минут в норме.
Возможно также использование недорогих стационарных передатчиков RR-701TS , RR-701TS4 и RR-701TS-L.
В качестве носимых радиокнопок могут использоваться передатчики RR-701T и RR-701TM, RR-701TN.
Охраняемые автомобили должны быть оборудованы пейджерами Reef Page RP-100 и Reef Page RP-101.
Передатчики различных типов могут использоваться одновременно в любом сочетании.
Дальность передачи радиосигналов зависит от типа передатчиков, от их расположения относительно приемника, а также от антенн, используемых на передающей и приемной стороне.
Для радиокнопок дальность передачи в условиях прямой видимости достигает 1000 м, а для стационарных передатчиков при использовании выносных направленных антенн – 3-5 км и более.
Реальная дальность зависит от наличия и характера препятствий распространению радиоволн, рельефа местности, интенсивности радиопомех, погодных условий и т. п., и в условиях типичной городской застройки составляет порядка 200-600 м для радиокнопок и 1-3 км для стационарных передатчиков.
Дальность действия внутри зданий (особенно железобетонных) предсказать сложно и следует проверять опытным путем.

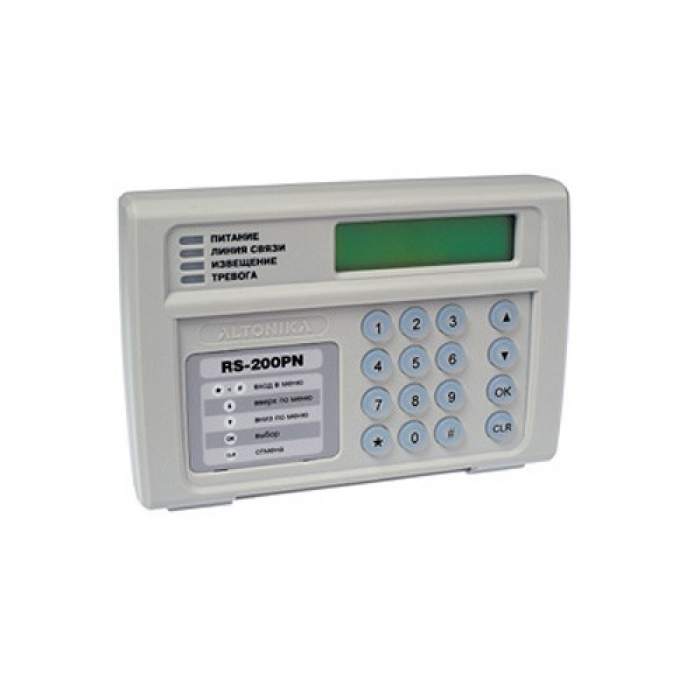

ПЦН RS-200PN используется совместно с выносными приемниками RS-200RD (до 5 приемников одновременно) и имеет текстовый русифицированный жидкокристаллический индикатор (ЖКИ) на 2 строки по 16 символов, зуммер звуковой сигнализации, реле для управления различными внешними тревожными устройствами (сиреной, устройством автодозвона и т.п.), встроенные энергонезависимые часы с календарем, выходы RS-232 для подключения компьютера и модулей расширения.
К пульту RS-200PN можно подключить принтер через дополнительный адаптер."
ПЦН RS-200PN принимает извещения и выводит на ЖКИ номер и тип объекта, общее состояние объекта (ВЗЯТ ПОД ОХРАНУ или СНЯТ С ОХРАНЫ, НОРМА или ТРЕВОГА), вид тревоги в зависимости от нарушенных шлейфов и типа передатчика (например, для RS-200T – ДВЕРЬ, ПЕРИМЕТР, ПОЖАР, ВЫЗОВ) и другую информацию.
Для разных типов передатчиков на ЖКИ выводятся разные сообщения.
Индикация сопровождается звуковыми сигналами.
Для стационарных передатчиков RS-200T, RS-200TР и RS-200TР-RB ПЦН осуществляет автоматический контроль исправности канала связи от каждого объекта (посредством обнаружения долговременного отсутствия извещений).
Это позволяет обнаруживать неисправности в системе, а также появление мощных радиопомех на рабочей частоте.
Для автомобильных пейджеров и радиокнопок контроль канала связи не производится.
Все события заносятся в электронный протокол в энергонезависимой памяти ПЦН и могут быть впоследствии просмотрены.
Под событиями понимается изменение состояния объектов (тревоги, постановка под охрану и снятие с охраны, неисправности передатчиков), а также действия оператора ПЦН.
Если к пульту RS-200PN подключен принтер, то протокол выводится на печать.
5 входов для внешних приемных модулей
300 передатчиков систем RS-200 и RR-701, а также автомобильных пейджеров RP-100/101
Контроль канала связи от передатчиков системы Риф Стринг-200
Отображение типа тревоги и состояния объектов на ЖКИ
Встроенные часы и календарь
Протокол событий в энергонезависимой памяти
Выход RS-232 на компьютер
Выход на принтер через дополнительный адаптер
Звуковая сигнализация
Сигнальное реле
Удобная система меню
Характеристики:
Информационная емкость: 300 передатчиков
Объем внутреннего протокола: 4048 событий
Напряжение питания: от 10 до 15 В
Ток потребления:
- при включенной подсветке: не более 250 мА
- при выключенной подсветке: не более 100 мА
Параметры реле:
- максимальное напряжение при токе до 100 мА: 72 В
- максимальный ток при напряжении 12 В: 2 А
Диапазон рабочих температур: -10... +40
Габаритные размеры (без антенны): 148 х 102 х 36 мм
