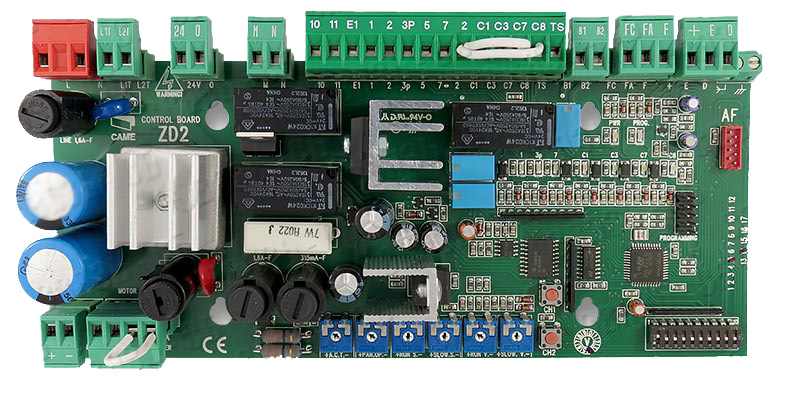

Плата блока управления ZD2

Электронная плата обеспечивает и контролирует выполнение следующих функций:
- автоматическое закрывание после команды открывания;
- предварительное включение сигнальной лампы;
- обнаружение препятствий при неподвижном положении створки в любой точке траектории ее движения;
- постоянный контроль за исправностью фотоэлементов.
Можно выделить следующие режимы управления:
- открывание/закрывание;
- открывание/ режим «Присутствие оператора»;
- частичное открывание;
- полный стоп.
Благодаря соответствующей регулировке можно установить:
- время срабатывания режима автоматического закрывания;
- частичное открывание;
- чувствительность токовой системы защиты как при нормальном, так и при замедленном режиме работы;
- скорость как при нормальном, так и при замедленном режиме работы.
На электронную плату подается напряжение ~230 В посредством зажимов L-N, с максимальной частотой 50/60 Гц.
Устройства управления и аксессуары работают от 24 В.
Внимание! Суммарная мощность дополнительных устройств не должна превышать 35 Вт.
Блок управления оснащен токовой системой защиты, которая постоянно контролирует значение тягового усилия мотора.
Когда на пути створки встречается преграда, токовая система обнаружения препятствий выявляет перегрузку и меняет направление движения ворот следующим образом:
- если препятствие обнаружено во время открывания, ворота закрываются;
- если препятствие обнаружено во время закрывания, ворота открываются.
